Сертификат: ПускателиПускатель ПМЛ-5502 80А 6з+6р

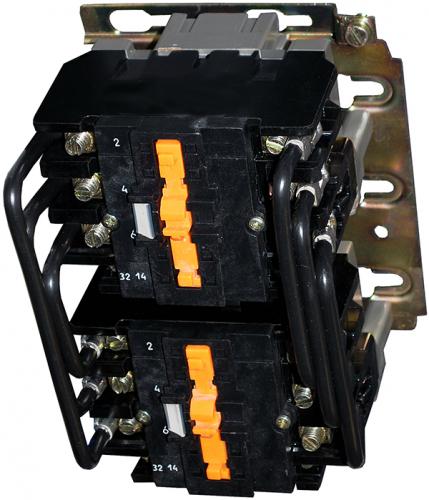

Пускатель магнитный ПМЛ-5502 80А - это реверсивный электромагнитный контактор (пускатель) 5-й величины, предназначенный для дистанционного пуска, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором в сетях переменного тока напряжением до 660 В частотой 50/60 Гц. Модель выполнена в открытом исполнении (IP00) для монтажа в шкафы управления и распределительные устройства, не имеет встроенного теплового реле (требуется установка внешнего РТЛ).
Ключевая особенность ПМЛ-5502 - максимальный набор вспомогательных контактов для 5-й величины: 6 замыкающих + 6 размыкающих (6НО+6НЗ), что позволяет реализовывать самые сложные схемы управления с разветвленной сигнализацией и несколькими цепями электрической блокировки без установки дополнительных контактных приставок. Климатическое исполнение УХЛ4 обеспечивает работоспособность при температурах до -60°C.
Основные технические характеристики ПМЛ-5502 80А
- Производство: Россия, г. Челябинск
- Производитель: ООО Завод "Электроконтактор"
- Номинальное рабочее напряжение Ue: 380В
- Частота: 50Гц, Гост - 29322
- Номинальное напряжение по изоляции Ui: 690В
- Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
- Степень загрязнения: 3 ГОСТ IEC 60947-1
- Коммутационная среда: воздух.
- Число полюсов: 3
- Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
- Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
- Способ крепления: винтовой, DIN рейка
- Номинальный ток Ie (АС-3, 380-400В): 80А
- Макс. мощность двигателя (АС-3, 380-400В): 37 кВт
- Номинальное напряжение изоляции Ui: 660 В
- Количество главных контактов: 2×3 замыкающих (2×3НО) - два контактора
- Количество вспомогательных контактов: 6 замыкающих + 6 размыкающих (6НО+6НЗ)
- Степень защиты (базовое исполнение): IP00
- Климатическое исполнение: УХЛ4 (от -60°C до +40°C)
- Температура эксплуатации: от -40°C до +40°C
- Потребляемая мощность катушки (включение/удержание): 500 ВА / 46 ВА
- Напряжения катушки (AC, 50/60 Гц): 24, 36, 42, 48, 110, 127, 220, 230, 240, 380, 400, 415, 440, 500, 660В
- Механическая износостойкость (исп. Б): 5 млн циклов
- Коммутационная износостойкость (исп. Б): 0,75 млн циклов
- Частота включений (без нагрузки/с нагрузкой): 2400 / 600 вкл/час
Конструктивные особенности
- Максимальный набор вспомогательных контактов 6НО+6НЗ - для реализации самых сложных схем управления с разветвленной сигнализацией и несколькими цепями электрической блокировки без дополнительных приставок
- Реверсивное исполнение с механической и электрической блокировками - конструкция включает два контактора, смонтированных и сблокированных в одном корпусе, с механической и электрической блокировками, исключающими одновременное включение обоих аппаратов и предотвращающими короткое замыкание при реверсе
- Высокая коммутационная способность - управление двигателями мощностью до 37 кВт при 380-400В
- Степень защиты IP00 - пускатель предназначен для установки в закрытые шкафы и панели, защищенные от попадания воды, пыли и посторонних предметов
- Отсутствие встроенного теплового реле - пускатель не оснащен тепловой защитой, что позволяет гибко подбирать внешнюю защиту под конкретные условия. Для защиты двигателя от перегрузок и обрыва фаз требуется установка внешнего теплового реле серии РТЛ
- Возможность увеличения числа вспомогательных контактов - с помощью контактных приставок серии ВКЛ
- Совместимость с микропроцессорной техникой - пускатели, комплектуемые ограничителями перенапряжения типа ОПН, пригодны для работы в системах с применением микропроцессорной техники
Области применения
Пускатель ПМЛ-5502 80А широко используется для управления электродвигателями мощностью до 37 кВт в реверсивных схемах, особенно в случаях, требующих максимального количества вспомогательных контактов для разветвленной сигнализации и нескольких цепей электрической блокировки:
- Крановое и лифтовое оборудование - Управление механизмами подъема и передвижения (мостовые краны, козловые краны, тельферы, лифты)
- Насосное оборудование - Управление мощными насосами водоснабжения, водоотведения
- Вентиляционные системы - Управление приточными и вытяжными установками, системами дымоудаления
- Станкостроение - Управление тяжелыми металлообрабатывающими станками с реверсом
- Компрессорное оборудование - Управление промышленными поршневыми и винтовыми компрессорами
- Конвейерное оборудование - Управление приводными станциями с изменением направления движения
- Системы автоматизации - Управление исполнительными механизмами, системы АВР
- Тепловое оборудование - Управление тепловыми завесами, печами, нагревательными элементами
Рекомендации по подбору дополнительного оборудования
- Тепловое реле - РТЛ-5xxx (диапазон уставок 63-80А) - устанавливается отдельно
- Автоматический выключатель - Номинал 100-125А, характеристика C или D
- Кабель силовой (медь) - ВВГнг(А)-LS 4×25 мм² (до 37 кВт)
- Кабель управления - КУПР 7×0,75
- Кнопочный пост (реверсивный) - ПКЕ 212-3У3 (3 кнопки: «Вперед», «Назад», «Стоп»)
- Контактная приставка - ВКЛ (для дальнейшего увеличения числа вспомогательных контактов)
- Приставка времени - ПВЛ (для организации выдержек времени)
- Ограничитель перенапряжений - ОПН-660 (при работе с микропроцессорной техникой)
Допустимые условия эксплуатации
- Температура окружающего воздуха от -40°C до +40°C
- Климатическое исполнение УХЛ4 (нижний предел) до -60°C
- Относительная влажность до 80% при +25°C (без конденсации)
- Высота над уровнем моря не более 2000 м
- Степень загрязнения окружающей среды 3
- Степень защиты IP00 монтаж в закрытые шкафы и панели
- Рабочее положение вертикальное
