Пускатель ПМЛ-6210

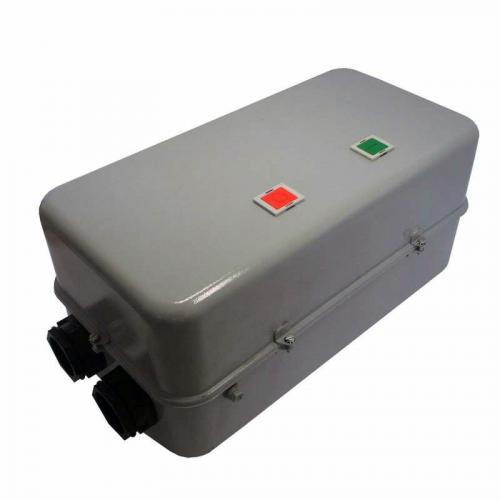

Пускатель ПМЛ-6210 125А 380В IP54 с РТЛ

Пускатель ПМЛ-6210 - это нереверсивный электромагнитный пускатель 6-й величины, предназначенный для управления мощными асинхронными двигателями в тяжелых условиях эксплуатации. Выполнен в пылевлагозащищенном корпусе (IP54), что позволяет устанавливать его вне распределительных шкафов, непосредственно у оборудования (насосных станций, кранов, компрессоров).

Номинальный ток главной цепи составляет 125А. При рабочем напряжении 380В категория АС-3 обеспечивает дистанционный пуск, остановку и (при использовании реверсивных схем) изменение направления вращения двигателя мощностью до 55 кВт.

Расшифровка маркировки ПМЛ-6210

Маркировка содержит полную информацию о конструкции и назначении аппарата:

• ПМЛ - Пускатель Магнитный Линейный (серия).
• 6 - Величина (типоразмер) для номинальных токов от 125А до 160А.
• 2 - Исполнение по назначению: нереверсивный, с тепловым реле.
• 1 - Степень защиты IP54 (корпус с резиновыми уплотнителями, кнопка возврата «Реле» на крышке).
• 0 - Вспомогательные контакты: 1 замыкающий (НО) + 1 размыкающий (НЗ).

Пример обозначения: ПМЛ-6210-125А-380В-УХЛ4

Основные технические характеристики 125А, 380В

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Номинальный ток (Ie), АС-3: 125А
• Макс. мощность (380В), АС-3: 55 кВт
• Категория применения: АС-3 (тяжелый пуск)
• Термическая стойкость: 1250 А²·с
• Механическая износостойкость: 2,0 млн циклов
• Коммутационная износостойкость: 1,5 млн циклов
• Степень защиты: IP54 (корпус)
• Климатическое исполнение: У3, УХЛ4

Конструктивные особенности и преимущества

• Пылевлагозащита IP54: Корпус выполнен из листовой стали с порошковым покрытием (RAL 7035). Резиновые уплотнения двери и кабельных вводов защищают аппарат от пыли и водяных струй.
• Защита от перегрузки: Встроенное тепловое реле (РТЛ-3170) позволяет точно настроить ток отсечки согласно паспорту двигателя.
• Нулевая защита: При кратковременном исчезновении напряжения питания пускатель автоматически отключается, предотвращая само запуск при восстановлении питания («защита от само запуска»).
• Ремонтопригодность: Винтовые зажимы силовых цепей обеспечивают надежный обжим медных кабелей.

Области применения

Аппарат специально разработан для эксплуатации в местах с повышенными требованиями к защите от внешней среды, где требуется высокая износостойкость контактов (АС-3):

• Крановое оборудование: механизмы подъема и передвижения грузов.
• Водоснабжение и ЖКХ: насосные станции, дождевальные установки.
• Промышленная вентиляция: вытяжные системы, компрессорное оборудование.
• Карьерная техника и дробилки: электроприводы конвейеров.

Условия эксплуатации и обслуживания

1. Температура: Умеренный климат (У3) от -40°С до +40°С; Холодный климат (УХЛ4) от -60°С до +40°С.
2. Влажность: до 80% при 25°С без конденсации.
3. Периодичность обслуживания: 1 раз в 6 месяцев.

• Внешний осмотр и чистка корпуса.
• Проверка затяжки силовых клемм (момент затяжки 14-16 Н*м, болты М8).
• Осмотр дугогасительных камер (чистка, стойкость изоляторов).
• Проверка срабатывания (имитация перегрузки теплового реле).
