Пускатель ПМЛ-2200

Пускатель ПМЛ-2200

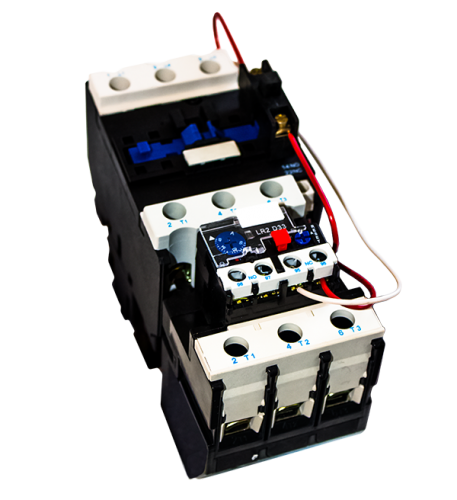

Магнитные пускатели ПМЛ 2200 с наличием теплового реле РТЛ, степенью защиты IP00 и климатическим исполнением УХЛ4Б применяются для удаленного пуска/остановки и защиты от перегрузки 3-фазных электромоторов.

Пускатель ПМЛ 220 имеет тепловое реле РТЛ, которое защищает подключаемый двигатель от перегрузки и несимметричных режимов в 3-фазной сети.

Если ток, протекающий через биметаллические пластины реле, превышает ток установки реле длительное время, пластины перегреваются, происходит их искривление и изгиб, что приводит к размыканию контактов реле управляющих катушкой пускателя ПМЛ-2200. Катушка обесточивается и пускатель отключается и отключает электродвигатель.

Технические характеристики

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Номинальный ток: 25А
• Реверс: не предусмотрен
• Степень защиты: IP00
• Рабочая температура: -40° - +55°С
• Напряжение катушки: 24В, 36В, 110В, 220В, 380В

Условное обозначение:

ПМЛ Х1- Х2 -Х3 -Х4

Х1 - условное обозначение номинального тока

Х2 - исполнение и комплектация пускателей, контакторов по назначению и наличию теплового реле

Х3 - исполнение пускателей, контакторов по степени защиты и наличию кнопок

Х4 - исполнение пускателей, контакторов по числу и исполнению контактов для вторичных цепей, номинальным током не более 10А

Указание мер безопасности:

1. Все  операции по осмотру и устранению  неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
2. Монтаж пускателя и контактора должен быть выполнен с обязательным обеспечением необходимого уровня защиты от прямого или косвенного воздействия электрического тока – не менее Класс 1 по способам защиты, ГОСТ Р 58698-2019.
3. Расстояние от металлических заземленных частей до открытых контактных зажимов пускателя и контактора должно быть не менее 15мм, до других частей пускателя и контактора  (кроме плоскости крепления) не менее 5мм.

Порядок работы:

1. После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты.
2. Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.
3. При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.

Габаритные размеры

Где применяются ПМЛ-2200:

• Насосная станция - лампа «работает» + сигнал на систему управления уровнем
• Вентиляция в цеху - индикация + запуск калорифера через 5 секунд
• Компрессор на СТО - лампа для оператора + блокировка двери при работе
• Система полива - подтверждение пуска + включение подсветки
• Малый станок - сигнал «включено» + запуск охлаждения резца

Как проверяем пускатели перед отправкой:

• Прогоняем 100 циклов под нагрузкой 8–10 А.
• Проверяем оба вспомогательных контакта мультиметром - должны замыкаться чётко, без дребезга.
• Замеряем сопротивление изоляции - >10 МОм.
• Сверяем маркировку на корпусе с паспортом.

Звоните +7 (351) 2-777-444: подберём катушку под ваше напряжение, скажем точную цену и отправим сегодня - даже в отдалённые регионы.
