Пускатель ПМЛ-6220

Пускатель ПМЛ-6220 125А IP54

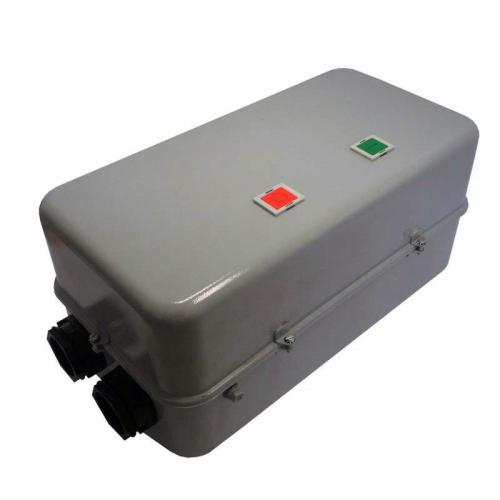

Пускатель ПМЛ-6220 - это нереверсивный электромагнитный пускатель шестой величины, выполненный в защитном металлическом корпусе со степенью защиты IP54 и оснащенный встроенным тепловым реле, а также кнопками управления «Пуск», «Стоп» и световой индикацией включения на крышке.

Изделие предназначено для дистанционного пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором, а также для их защиты от перегрузок недопустимой продолжительности и токов, возникающих при обрыве одной из фаз. Пускатель рассчитан на номинальный ток 125А (возможно исполнение на 160А)  и мощность двигателя до 55-75 кВт при напряжении 380В (категория АС-3).

Ключевая особенность ПМЛ-6220 - это максимальная заводская готовность «под ключ». Пылевлагозащищенный корпус IP54 позволяет устанавливать пускатель вне электрических шкафов, непосредственно у мощного оборудования. Встроенное тепловое реле, кнопки «Пуск» и «Стоп» на крышке, а также световая индикация делают управление двигателем максимально простым и наглядным.

Расшифровка маркировки ПМЛ-6220

Понимание условного обозначения позволяет точно идентифицировать тип пускателя. Расшифровка по позициям :

• ПМЛ: Серия - Пускатель Магнитный Линейный
• 6: Величина (типоразмер) - Номинальный ток 160А (шестая величина)
• 2: Исполнение по назначению - Нереверсивный, с тепловым реле
• 2: Степень защиты - IP54 в оболочке, с кнопками «Пуск», «Стоп»
• 0: Вспомогательные контакты - 1 замыкающий + 1 размыкающий (1з+1р / 1НО+1НЗ)

Пример полного обозначения: ПМЛ-6220-125А-380AC-УХЛ4-Б - пускатель нереверсивный, на 125А, в оболочке IP54 с кнопками, катушка на 380В переменного тока, климатическое исполнение УХЛ4.

Основные технические характеристики ПМЛ-6220

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Номинальный ток главной цепи Ie (АС-3, 380-400В): 125А
• Макс. мощность двигателя при 380В (АС-3): кВт 55
• Номинальное напряжение главной цепи, В: до 660, 50-60 Гц
• Категория применения: АС-3
• Количество главных контактов: 3 замыкающих (3НО)
• Количество вспомогательных контактов (базовое): 1 замыкающий + 1 размыкающий (1НО+1НЗ)
• Механическая износостойкость (исп. Б): млн. циклов 5
• Коммутационная износостойкость АС-3 (исп. Б): млн. циклов 0,75
• Макс. частота включений (с нагрузкой): вкл/час 600
• Степень защиты: IP54
• Климатическое исполнение: У3, УХЛ4
• Диапазон рабочих температур: °C -40…+40

Области применения

Пускатель ПМЛ-6220 125А применяется в стационарных установках для управления электродвигателями мощностью до 55 кВт:

• Крановое оборудование - механизмы подъема и передвижения (мостовые и козловые краны)
• Насосные станции - управление мощными насосами в системах водоснабжения и водоотведения
• Вентиляционные системы - промышленная вентиляция на крупных предприятиях
• Компрессорное оборудование - управление промышленными компрессорами
• Конвейерные линии - управление приводными станциями мощных конвейеров
• Наружное оборудование - IP54 позволяет устанавливать пускатель вне помещений

Условия эксплуатации и обслуживания

• Температура окружающего воздуха от -40°C до +40°C
• Относительная влажность 80% при +25°C (без конденсации)
• Высота над уровнем моря не более 2000 м
• Степень защиты IP54 пылевлагозащищенное исполнение для установки вне шкафов
• Рабочее положение вертикальное
