Пускатель ПМЛ-5300 95А

Пускатель ПМЛ-5300 95А реверсивный

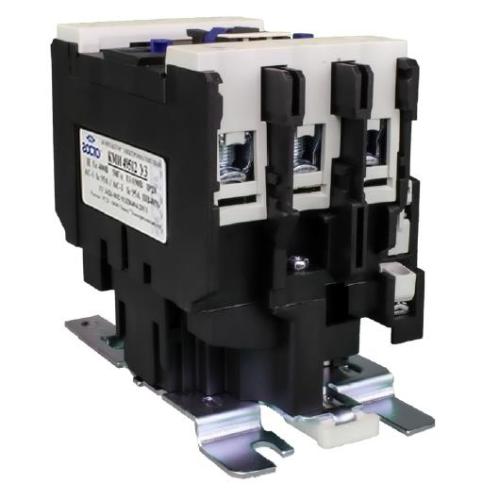

Пускатель магнитный ПМЛ-5300 95А - это реверсивный электромагнитный контактор (пускатель) 5-й величины, предназначенный для дистанционного пуска, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором в сетях переменного тока напряжением до 660 В частотой 50/60 Гц, а также для коммутации других электрических цепей.

Изделие рассчитано на номинальный ток 95А (категория АС-3) и коммутацию электродвигателей мощностью 45 кВт при напряжении 380-400В. Модель выполнена в открытом исполнении (IP20) для монтажа в шкафы управления и распределительные устройства, не имеет встроенного теплового реле (требуется установка внешнего РТЛ) и оснащена встроенными вспомогательными контактами 1 замыкающий + 1 размыкающий (1НО+1НЗ).

Ключевая особенность ПМЛ-5300 - реверсивное исполнение, представляющее собой два контактора, смонтированных и сблокированных в одном корпусе с механической блокировкой, исключающей одновременное включение обоих аппаратов и предотвращающей короткое замыкание при реверсе. Климатическое исполнение УХЛ4 обеспечивает работоспособность при температурах до -60°C. Универсальный способ монтажа позволяет устанавливать пускатель как на DIN-рейку (35 мм), так и на монтажную панель винтами.

При наличии теплового реле пускатель осуществляет защиту управляемых электродвигателей от перегрузки, обрыва фазы и несимметрии фаз. Для защиты от коротких замыканий в цепи нагрузки необходимо использование предохранителей или автоматических выключателей.

Основные технические характеристики ПМЛ-5300 95А

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Номинальный ток Ie (АС-3, 380-400В): 95А
• Номинальное напряжение главной цепи: до 660 В, 50/60 Гц
• Макс. мощность двигателя (АС-3, 380-400В): 45 кВт
• Номинальное напряжение изоляции Ui: 660 В
• Количество главных контактов: 2×3 замыкающих (2×3НО) - два контактора
• Количество вспомогательных контактов: 1 замыкающий + 1 размыкающий (1НО+1НЗ)
• Степень защиты (базовое исполнение): IP20
• Климатическое исполнение: УХЛ4 (от -60°C до +40°C)
• Температура эксплуатации: от -40°C до +50°C

Вспомогательные контакты (1НО + 1НЗ)

Пускатель ПМЛ-5300 оснащен двумя встроенными вспомогательными контактами:

• 1 Замыкающий (НО) 1з (1NO) Цепь самоподхвата, сигнализация включения
• 1 Размыкающий (НЗ) 1р (1NC) Электрическая блокировка, сигнализация отключения

Характеристики вспомогательных контактов:

• Номинальное напряжение: до 660 В (AC)
• Номинальный ток: до 10 А (АС-15)
• Способ подключения: винтовое соединение

Наличие размыкающего контакта особенно важно при построении схем электрической блокировки - НЗ-контакты используются для перекрестной блокировки, предотвращающей одновременное включение обоих контакторов реверсивной пары.

Области применения

Пускатель ПМЛ-5300 95А широко используется для управления электродвигателями мощностью до 45 кВт в реверсивных схемах в различных отраслях промышленности:

• Крановое и лифтовое оборудование - Управление механизмами подъема и передвижения (мостовые краны, козловые краны, тельферы, лифты)
• Насосное оборудование - Управление мощными насосами водоснабжения, водоотведения
• Вентиляционные системы - Управление приточными и вытяжными установками, системами дымоудаления, кондиционированием
• Станкостроение - Управление тяжелыми металлообрабатывающими станками с реверсом (токарные, фрезерные, сверлильные)
• Компрессорное оборудование - Управление промышленными поршневыми и винтовыми компрессорами
• Конвейерное оборудование - Управление приводными станциями с изменением направления движения
• Системы автоматизации - Управление исполнительными механизмами, системы АВР
• Тепловое оборудование - Управление тепловыми завесами, печами, нагревательными элементами

Допустимые условия эксплуатации

• Температура окружающего воздуха от -40°C до +55°C
• Климатическое исполнение УХЛ4 (нижний предел) до -60°C
• Относительная влажность до 80% при +25°C (без конденсации)
• Высота над уровнем моря не более 2000 м
• Степень загрязнения окружающей среды 3
• Степень защиты IP20 монтаж в закрытые шкафы и панели
• Рабочее положение вертикальное

Меры безопасности

1. Степень защиты IP20 - пускатель предназначен для установки в закрытые шкафы, исключающие доступ к токоведущим частям при работающем оборудовании
2. Механическая и электрическая блокировки - исключают одновременное включение обоих контакторов реверсивной пары, предотвращая короткое замыкание
3. Нулевая защита - при падении напряжения до 70% от номинала или его полном исчезновении контакты размыкаются, исключая самопроизвольный запуск двигателя при восстановлении напряжения
4. Защита от коротких замыканий - для защиты от КЗ необходимо использовать предохранители или автоматические выключатели трехфазного исполнения на соответствующие токи нагрузки
5. Тепловая защита - из-за отсутствия встроенного теплового реле обязательно использование внешних устройств защиты от перегрузки .
6. Заземление - при установке в металлический шкаф корпус шкафа должен быть заземлен
7. Отключение перед обслуживанием - перед выполнением любых работ необходимо обесточить пускатель со стороны питания и убедиться в отсутствии напряжения
8. Проверка напряжения катушки - перед подключением обязательно сверить паспортное напряжение катушки с напряжением источника управления
9. Защита при реверсе - между командами «Вперед» и «Назад» должна быть временная пауза для полной остановки двигателя

Преимущества ПМЛ-5300 95А

• Реверсивное исполнение с механической блокировкой — два контактора в одном корпусе для изменения направления вращения двигателя без риска короткого замыкания
• Оптимальная мощность — управление двигателями до 45 кВт при 380-400В
• Универсальный монтаж — DIN-рейка 35 мм или винтовое крепление на панель
• Климатическая устойчивость УХЛ4 — работа при температурах до -60°C
• Широкий выбор напряжений катушки — от 24В до 660В переменного тока
• Нулевая защита — исключает самопроизвольный запуск при восстановлении напряжения
• Встроенные вспомогательные контакты 1з+1р — для цепей самоподхвата, сигнализации и электрической блокировки
• Совместимость с тепловыми реле РТЛ — полная защита электродвигателя в комплекте с внешним реле
• Совместимость с предохранителями и автоматами — полная защита от КЗ
• Российское производство — продукция ООО Завод "Электроконтактор"
