Пускатель ПМЛ-5200

Пускатель ПМЛ-5200

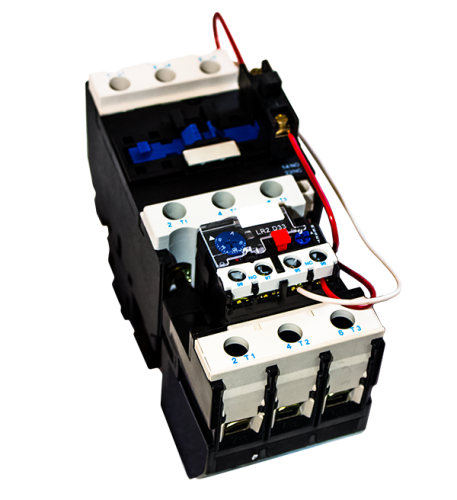

Пускатель ПМЛ-5200 - это нереверсивный электромагнитный пускатель пятой величины, оснащенный встроенным тепловым реле, которое обеспечивает защиту управляемого электродвигателя от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз .

Изделие предназначено для дистанционного пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором, а также для управления другими электроустановками переменного тока напряжением до 660 В частотой 50 и 60 Гц.

Пускатель рассчитан на номинальный ток 100А (125А в режиме АС-1) и мощность двигателя до 55 кВт при напряжении 380В (категория АС-3). Модель выполнена в открытом исполнении (IP00) для монтажа в шкафы управления и распределительные устройства .

Ключевая особенность ПМЛ-5200 - наличие встроенного теплового реле, что позволяет обеспечить полную защиту электродвигателя без необходимости установки дополнительного оборудования. Это упрощает монтаж и повышает надежность системы управления .

Условное обозначение ПМЛ-Х1Х2Х3Х4-А Х5

• ПМЛ – тип устройства
• ГОСТО – марка
• Х1 – номинальный ток аппарата
• Х2 – исполнение устройства по наличию теплового реле
• Х3 – исполнение по степени защиты
• Х4 – исполнение аппарата по кол-ву контактов
• А – индекс
• Х5 – категория размещения

Основные технические характеристики ПМЛ-5200 100А

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Номинальный ток Ie (АС-1, 400В):  А 100
• Номинальное напряжение изоляции Ui: В 660
• Номинальное напряжение главной цепи: В до 660, 50-60 Гц
• Категория применения: АС-3
• Количество главных контактов: 3 замыкающих (3НО)
• Количество вспомогательных контактов: 2 замыкающих (НО) + 2 размыкающих (НЗ)
• Степень защиты: IP00
• Климатическое исполнение: У3, УХЛ4
• Диапазон рабочих температур: °C -40…+55

Области применения

Пускатель ПМЛ-5200 100А применяется в стационарных установках для управления электродвигателями мощностью до 55 кВт :

• Крановое оборудование - механизмы подъема и передвижения (мостовые и козловые краны)
• Насосные станции - управление мощными насосами в системах водоснабжения и водоотведения
• Вентиляционные системы - промышленная вентиляция на крупных предприятиях
• Компрессорное оборудование - управление промышленными компрессорами
• Конвейерные линии - управление приводными станциями мощных конвейеров
• Станки и обрабатывающие центры - тяжелое металлообрабатывающее оборудование
• Системы автоматического ввода резерва (АВР) - переключение между вводами
• Лифтовое и подъемно-транспортное оборудование - лифты, эскалаторы

Условия эксплуатации и обслуживания

• Температура окружающего воздуха от -40°C до +55°C
• Относительная влажность 80% при +25°C (без конденсации)
• Высота над уровнем моря не более 2000 м
• Степень защиты IP00 для монтажа в шкафы и панели
• Рабочее положение вертикальное

Меры безопасности

1. Класс защиты IP00 - пускатель предназначен для установки в закрытые шкафы, панели и другие места, защищенные от попадания воды, пыли и посторонних предметов .
2. Нулевая защита - при падении напряжения до 70% от номинала или его полном исчезновении контакты размыкаются, исключая самопроизвольный запуск двигателя при восстановлении напряжения.
3. Тепловая защита - встроенное тепловое реле автоматически отключает двигатель при перегрузке или обрыве фазы .
4. Заземление - корпус пускателя (при установке в металлический шкаф) должен быть заземлен.
5. Отключение перед обслуживанием - перед выполнением любых работ необходимо обесточить пускатель со стороны питания и убедиться в отсутствии напряжения.
6. Проверка напряжения катушки - перед подключением обязательно сверить паспортное напряжение катушки с напряжением источника управления.

Преимущества ПМЛ-5200 100А

• Встроенное тепловое реле РТТ-325 - защита двигателя от перегрузок и обрыва фаз без дополнительного оборудования
• Расширенные вспомогательные контакты 2НО+2НЗ - для цепей самоподхвата, сигнализации и электрической блокировки
• Высокая коммутационная способность - номинальный ток до 125А в режиме АС-1, мощность двигателя до 55 кВт при 380В
• Широкий выбор напряжений катушки - от 110В до 440В переменного тока (включая 50/60 Гц)
• Высокая износостойкость - механическая износостойкость до 10 млн циклов (исполнение Б)
• Универсальность монтажа - возможность установки как на DIN-рейку, так и на монтажную панель винтами
• Нулевая защита - исключает самопроизвольный запуск при восстановлении напряжения
• Надежная контактная группа - контакты на основе серебра с малым переходным сопротивлением
• Климатическая устойчивость - исполнение УХЛ4 для работы при температурах до -60°C
• Совместимость с микропроцессорной техникой - возможность установки ограничителей перенапряжения
• Соответствие требованиям АЭС - выпускается в исполнении с приемкой ОТК для атомных станций
