Сертификат: ПускателиВ данной серии представлены пускатели ПМ12-025500, производимые на Заводе Электроконтактор:
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ОПИСАНИЕ
Пускатели данной серии применяют в основном для запуска/остановки и реверсирования асинхронными электромоторами.
В случае модификации пускателей защитным реле, то возможна защита элементов электродвигателя от различных перегрузок.
Пускатели различают на:
• Реверсивные;
• Нереверсивные;
Также возможны следующие степени защиты: IP00, IP40, IP54.
При наличии доп. контактов пускатели делятся на размыкающие и замыкающие.
Катушка имеет напряжение – 24, 36, 40, 110, 127, 220, 380В.
Пускатели ПМ12 в зависимости от максимально допустимого тока различаются по величинам:
• 0 – ток до 6,3А;
• 1 – до 10А;
• 2 – до 25А;
• 3 – 40А;
• 5 – 100А;
• 6 – 160А;
Магнитные пускатели ПМ12-025 производятся в исполнениях:
• Открытое без защитного реле;
• Закрытое без защитного реле;
• Открытое с защитным реле;
• Закрытое с защитным реле;
Реверсивные пускатели имеют 2 замыкающих вспом. контакта, а нереверсивные – один. Для того, чтобы увеличить кол-во вспомогательных контактов, доустанавливают контактную приставку ПК (1 "З" + 1 "Р";
2 "З"; 2 "Р"; 2 "З" + 2 "Р"; 4 "Р"; 4 "З").

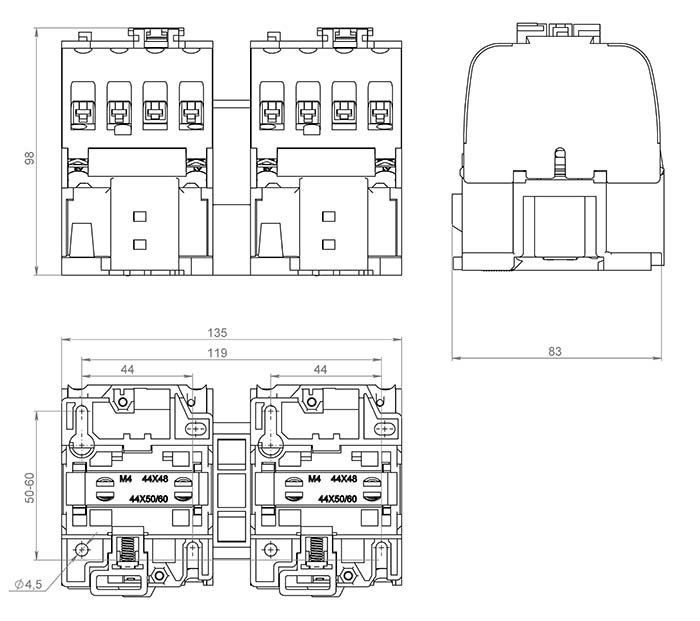

Габаритные размеры
УСЛОВНОЕ ОБОЗНАЧЕНИЕ
ПМ12 – 025 Х Х Х Х
• ПМ – магнитный пускатель;
• 12- серия пускателя;
• 025 – ток номинальный (25А);
• Х – исполнение по наличию защитного реле;
• Х – исполнение по наличию кнопок и защите;
• Х – кол-во вспомогательных контактов;
• Х – климатическое исполнение;
Данные по тупаковке
В коробке -25шт
Объем (1коробка) - 0,03 м3
Вес брутто (коробка) - 25,5 кг
Вес нетто (коробка) - 23 кг

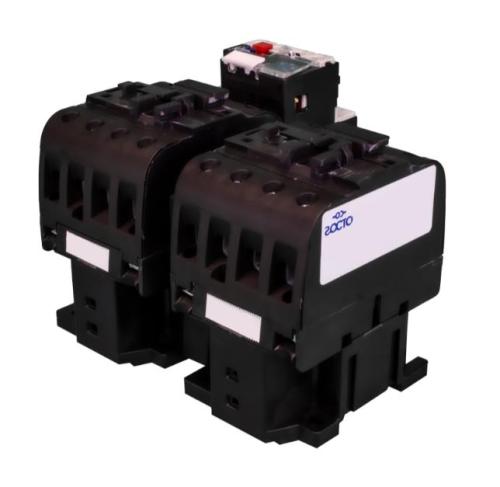

3D модель пускателя:
