Пускатель ПМА-3110

ПМА-3110 2з+2р: пускатель 40А 18,5кВт IP40

Магнитный пускатель ПМА-3110 2з+2р - это нереверсивный электромеханический аппарат третьей величины, разработанный для дистанционного пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в стационарных установках напряжением до 660В переменного тока частотой 50 и 60Гц. На заводе «Электроконтактор» мы рассматриваем данное устройство как надежное решение для систем управления мощным крановым, насосным, вентиляционным и компрессорным оборудованием.

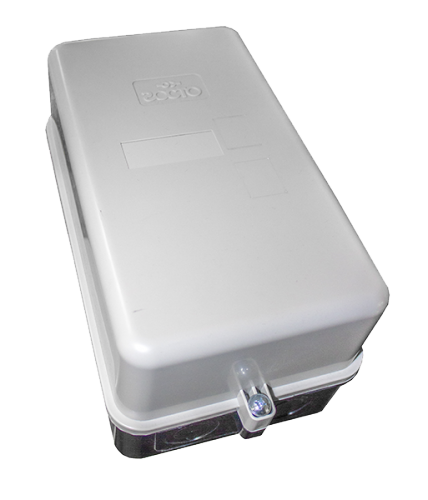

Исполнение ПМА-3110 2з+2р - это нереверсивный пускатель в защищенном корпусе IP40, без встроенного теплового реле, с расширенной контактной группой 2з+2р (два нормально замкнутых и два нормально разомкнутых вспомогательных контакта). Напряжение втягивающей катушки может быть 220В или 380В переменного тока. Пускатели серии ПМА-3000 отличаются высокой механической и коммутационной износостойкостью, что обеспечивает длительный срок службы даже в условиях интенсивной эксплуатации.

Технические характеристики ПМА-3110 2з+2р

Пускатели серии ПМА-3110 обладают следующими параметрами:

• Производство: ООО Завод «Электроконтактор», г. Челябинск
• Страна производитель: Россия
• Режим работы: повторно-кратковременный ПВ 40%
• Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями: по ГОСТ 14255
• Номинальный ток главной цепи (АС-3, 400В): 40А
• Номинальное рабочее напряжение (Ue): до 660В, 50/60Гц
• Напряжение втягивающей катушки: 220В или 380В (переменного тока)
• Макс. мощность двигателя при 380В (АС-3): до 18,5кВт
• Вспомогательные контакты: 2 нормально замкнутых (НЗ/з) + 2 нормально разомкнутых (НО/р)
• Наличие теплового реле: Нет (устанавливается отдельно)
• Исполнение: Нереверсивное
• Степень защиты: IP40 (в корпусе)
• Климатическое исполнение: У3 (от -25°C до +40°C)
• Время срабатывания: 20-30 мс
• Способ монтажа: Винтовое крепление на панель

Возможно любое исполнение пускателей по согласованию с производителем: сочетание различных номинальных характеристик и дополнительных комплектующих.

Конструктивные особенности и преимущества

1. Расширенная контактная группа 2з+2р: Наличие четырех вспомогательных контактов (2 НЗ + 2 НО) является отличительной особенностью данной модификации. Это позволяет реализовывать схемы управления с цепями сигнализации и электрической блокировки без применения дополнительных контактных приставок
2. Защищенное исполнение IP40: Пускатель имеет защитный корпус, обеспечивающий защиту от проникновения твердых частиц размером более 1 мм. Это позволяет устанавливать аппарат внутри производственных помещений, защищая его от случайных прикосновений и пыли
3. Высокая коммутационная способность: Пускатель способен управлять двигателями мощностью до 18,5 кВт при 380В, что делает его оптимальным выбором для мощных насосов, вентиляторов, компрессоров и крановых механизмов
4. Высокая износостойкость: Пускатели серии ПМА-3000 отличаются высокой механической и коммутационной износостойкостью, что обеспечивает длительный срок службы даже в условиях интенсивной эксплуатации
5. Нулевая защита: При исчезновении напряжения или его снижении ниже допустимого уровня пускатель автоматически отключается, исключая самопроизвольный запуск двигателя при восстановлении питания
6. Совместимость с микропроцессорной техникой: Пускатели пригодны для работы в системах управления с применением микропроцессорной техники при шунтировании катушки помехоподавляющим устройством

Области применения ПМА-3110 2з+2р

На заводе «Электроконтактор» мы рекомендуем применять эту модель для:

• Насосного оборудования: Управление насосами водоснабжения, дренажными, циркуляционными насосами.
• Вентиляционных систем: Пуск и остановка приточных и вытяжных вентиляторов, тепловых завес.
• Компрессорных установок: Управление поршневыми и винтовыми компрессорами.
• Конвейерных линий: Управление ленточными транспортерами .
• Кранового и подъемного оборудования: Управление механизмами подъема и передвижения.
• Станкостроения: Управление станками.
• Систем автоматизации: В составе низковольтных комплектных устройств (НКУ) и систем автоматического ввода резерва (АВР).

Условия эксплуатации и обслуживания

• Климатическое исполнение: У3 - для эксплуатации в районах с умеренным климатом .
• Температура эксплуатации: от -25°C до +40°C .
• Высота над уровнем моря: Допускается эксплуатация на высоте до 4300 м при напряжении до 380 В с обязательным снижением тока на 10% .
• Регламент обслуживания: Раз в 6 месяцев. Обесточить сеть → очистить элементы прибора от пыли → проверить затяжку силовых клемм. Проверить контакты на отсутствие нагара и оплавления.

Меры безопасности

• Контроль напряжения: Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
• Заземление: Обеспечить надежное заземление корпуса пускателя и двигателя отдельным проводником.
• Подключение катушки: При подключении катушки строго соблюдайте схему в соответствии с ее номинальным напряжением (220В или 380В) .
• Обязательная установка теплового реле: ПМА-3110 не имеет встроенной тепловой защиты — установка РТЛ или РТТ обязательна для сохранения работоспособности двигателя.

Наш завод гарантирует:

• Оригинальное качество: Мы являемся прямыми призводителями низковольтного и кранового оборудования производителями, что исключает риск приобретения контрафактной продукции .
• Техническая поддержка: Наши инженеры готовы проконсультировать по вопросам монтажа, эксплуатации и подбора схем управления для конкретных условий работы.
