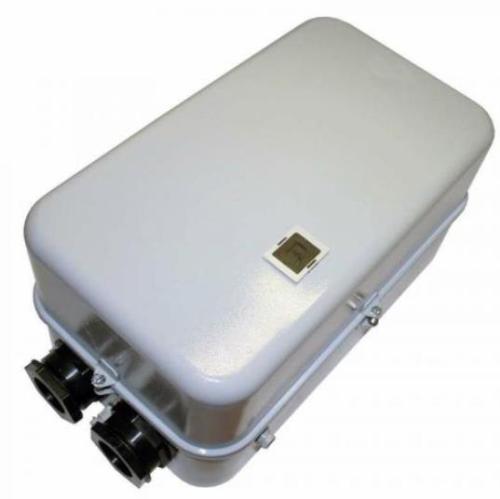

Пускатель ПМА-5220 380В 1з+1р 100А

Пускатель ПМА-5220 380В 1з+1р 100А IP54

Электромагнитный пускатель ПМА-5220 с номинальным током 100А на напряжение катушки управления 380В - аппарат, который мы рекомендуем для дистанционного управления мощными трёхфазными двигателями со встроенной защитой от перегрузок в условиях повышенной запылённости и влажности.

Пускатель ПМА-5220 предназначен для дистанционного пуска и остановки трёхфазных асинхронных электродвигателей с короткозамкнутым ротором мощностью до 55кВт (при 400В), а также для коммутации других электрических цепей при напряжении до 660В переменного тока частотой 50Гц. Данная модель относится к 5-й величине (100А). Индекс «2» во втором разряде маркировки означает нереверсивное исполнение со встроенным тепловым реле. Степень защиты IP54 обеспечивает защиту от пыли и водяных брызг, что делает аппарат пригодным для установки как внутри помещений, так и на открытых площадках под навесами. Исполнение «Б» по износостойкости гарантирует повышенный ресурс работы в интенсивных режимах. Пускатель поставляется в защищённом корпусе без встроенных кнопок управления.

Расшифровка обозначения ПМА-5220 380В

Понимание маркировки поможет вам точно идентифицировать оборудование при заказе :

• ПМА - пускатель магнитный серии ПМА.
• 5 - величина пускателя по номинальному току (100А).
• 2 - с тепловым реле, нереверсивное исполнение.
• 2 - степень защиты IP54 (закрытое пылевлагозащищённое исполнение, без кнопок).
• 0 - переменный ток цепи управления, напряжение главной цепи до 380В.
• У2 - климатическое исполнение для умеренного климата.
• Класс Б - исполнение по износостойкости.

Технические характеристики ПМА-5220 380В 100А (1з+1р) IP54

• Производство: ООО Завод «Электроконтактор», г. Челябинск
• Страна производитель: Россия
• Режим работы: повторно-кратковременный ПВ 40%
• Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями: по ГОСТ 14255
• Тип: Нереверсивный, с тепловым реле
• Номинальный ток главной цепи (Iн): 100А
• Номинальное рабочее напряжение (Uн): до 660В переменного тока
• Коммутационная мощность при 400В (АС-3): 55кВт
• Напряжение катушки управления: 380В, 50Гц
• Количество вспомогательных контактов: 1 нормально разомкнутый (НО) + 1 нормально замкнутый (НЗ)
• Степень защиты: IP54
• Тепловое реле в комплекте: Да, встроенное
• Климатическое исполнение: У2
• Исполнение по износостойкости: Класс Б
• Кнопки управления: Отсутствуют

Конструктивные особенности и преимущества

Пускатель ПМА-5220 380В в защищённом корпусе IP54 и классе износостойкости Б обладает рядом инженерных преимуществ:

1. Встроенное тепловое реле. Осуществляет защиту управляемых электродвигателей от перегрузок недопустимой продолжительности, от токов, возникающих при обрыве одной из фаз, а также от затянутого пуска и заклинивания ротора . Это позволяет своевременно отключать двигатель при нештатных ситуациях.
2. Высокая износостойкость (Класс Б). Исполнение по износостойкости «Б» гарантирует повышенный ресурс работы в самых интенсивных условиях эксплуатации , что критически важно для крановых механизмов с частыми пусками и остановками.
3. Защищённое исполнение IP54. Корпус защищает внутренние элементы от пыли и водяных брызг, что делает пускатель пригодным для установки как во внутренних, так и в наружных установках. Отсутствие встроенных кнопок позволяет интегрировать аппарат в существующие системы управления.
4. Пригодность для работы с микропроцессорной техникой. Пускатели, комплектуемые ограничителями перенапряжений, пригодны для работы в системах управления с применением микропроцессорной техники .
5. Надёжность и долговечность. Пускатели серии ПМА-5000 соответствуют требованиям ГОСТ, обеспечивая высокую надёжность срабатывания и длительный срок службы.

Области применения оборудования

ПМА-5220 380В 100А с тепловым реле рекомендуется для управления мощным промышленным оборудованием:

• Крановое оборудование (механизмы подъёма и передвижения кранов, лифты, эскалаторы).
• Конвейерные системы с высокой нагрузкой.
• Насосные станции и компрессоры.
• Вентиляционные установки и дымососы.
• Станки с мощным приводом.
• Системы автоматического ввода резерва (АВР).

Условия эксплуатации и обслуживания

Для обеспечения заявленного ресурса необходимо соблюдать следующие эксплуатационные требования:

• Рабочее положение: монтаж на вертикальной плоскости с отклонением не более 15° в любую сторону.
• Среда: неагрессивная и невзрывоопасная.
• Высота над уровнем моря: не более 2000 м.
• Температура: от -40 до +55 °C (для исполнения У2).
• Напряжение катушки: срабатывание происходит при (0,85–1,1) Uc, отпускание - при (0,3–0,75) Uc.
• Условия использования: в помещениях или на открытом воздухе с защитой от прямого попадания воды.

Регламент обслуживания:

• Проводите визуальный осмотр контактной группы и проверку затяжки винтовых соединений не реже одного раза в 3–6 месяцев при интенсивной эксплуатации.
• Проверяйте настройку теплового реле - ток уставки должен соответствовать номинальному току защищаемого двигателя.
• Контролируйте целостность уплотнений корпуса IP54 - это гарантия сохранения заявленной степени защиты.
• При работе в запылённых цехах продувайте пускатель сжатым воздухом для удаления токопроводящей пыли.

Меры безопасности (ТБ и ПУЭ)

• Перед обслуживанием убедитесь в отсутствии напряжения на всех силовых клеммах и клеммах цепи управления с помощью указателя напряжения.
• Не касайтесь дугогасительных камер сразу после отключения устройства под нагрузкой - они могут сохранять повышенную температуру.
• Запрещается эксплуатация устройства при неисправной дугогасительной системе или с ослабленными контактными зажимами.

__________________________________________________________________________________

__________________________________________________________________________________

ВНИМАНИЕ: Будьте бдительны! Участились случаи обращений по контрафактной продукции. Закупайте продукцию у официальных дилеров либо на заводе-изготовителе.

Все пускатели ПМА-5220, произведённые на Заводе «Электроконтактор», соответствуют ГОСТ и проходят 100% приёмо-сдаточные испытания. Защищённый корпус IP54, встроенное тепловое реле, высокий класс износостойкости Б и надёжная конструкция - оптимальное решение для управления мощным приводом в самых суровых условиях.
