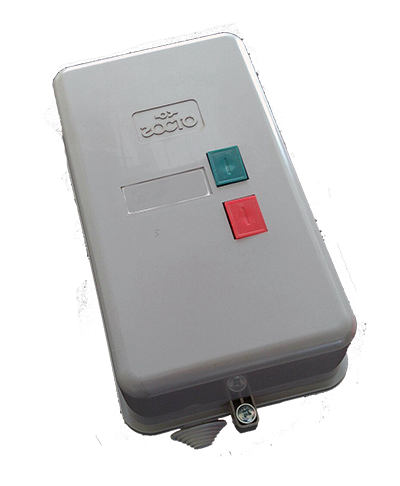

Пускатель ПМА-3122

ПМА-3122 1з+1р: пускатель 40А IP54 18,5кВт

Магнитный пускатель ПМА-3122 1з+1р - это нереверсивный электромеханический аппарат третьей величины, разработанный для дистанционного пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в стационарных установках напряжением до 660В переменного тока частотой 50 и 60Гц. На заводе «Электроконтактор» мы рассматриваем данное устройство как надежное решение для систем управления оборудованием, работающим в условиях повышенной запыленности и влажности, где требуется защита от внешних воздействий.

Исполнение ПМА-3122 1з+1р - это нереверсивный пускатель в пылевлагозащищенном корпусе IP54, без встроенного теплового реле, с контактной группой 1з+1р (один нормально замкнутый и один нормально разомкнутый вспомогательный контакт). Напряжение втягивающей катушки - 380В переменного тока. Пускатели серии ПМА-3000 отличаются высокой механической и коммутационной износостойкостью, что обеспечивает длительный срок службы даже в условиях интенсивной эксплуатации.

Технические характеристики ПМА-3122 1з+1р

Пускатели серии ПМА-3122 обладают следующими параметрами

• Производство: ООО Завод «Электроконтактор», г. Челябинск
• Страна производитель: Россия
• Режим работы: повторно-кратковременный ПВ 40%
• Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями: по ГОСТ 14255
• Номинальный ток главной цепи (АС-3, 380В): 40А
• Номинальное рабочее напряжение (Ue): до 660В, 50/60Гц
• Напряжение втягивающей катушки: 380В (переменного тока)
• Макс. мощность двигателя при 380В (АС-3): до 18,5кВт
• Вспомогательные контакты: 1 нормально замкнутый (НЗ/з) + 1 нормально разомкнутый (НО/р)
• Наличие теплового реле: Нет (устанавливается отдельно)
• Степень защиты: IP54 (пылевлагозащищенный корпус)
• Климатическое исполнение: УХЛ4 (от -40°C до +40°C)
• Коммутационная износостойкость: до 2 000 000 циклов ВО
• Способ монтажа: Винтовое крепление на панель
• Исполнение: Нереверсивное

Возможно любое исполнение пускателей по согласованию с производителем: сочетание различных номинальных характеристик и дополнительных комплектующих.

Конструктивные особенности и преимущества

1. Пылевлагозащищенное исполнение IP54: Пускатель имеет защитный корпус, обеспечивающий защиту от пыли и водяных брызг. Это позволяет устанавливать аппарат вне шкафов управления, на открытом воздухе или в условиях повышенной запыленности и влажности
2. Контактная группа 1з+1р: Наличие как замыкающего (1з), так и размыкающего (1р) вспомогательных контактов позволяет гибко строить схемы управления: использовать замыкающий контакт для цепи самоподхвата, а размыкающий - для сигнализации состояния пускателя или электрической блокировки
3. Высокая коммутационная способность: Пускатель способен управлять двигателями мощностью до 18,5 кВт при 380В, что делает его оптимальным выбором для мощных насосов, вентиляторов и компрессоров.
4. Высокая износостойкость: Коммутационная износостойкость достигает 2 000 000 циклов, что гарантирует длительный срок службы даже в условиях интенсивной эксплуатации
5. Нулевая защита: При исчезновении напряжения или его снижении ниже допустимого уровня пускатель автоматически отключается, исключая самопроизвольный запуск двигателя при восстановлении питания
6. Совместимость с микропроцессорной техникой: Пускатели пригодны для работы в системах управления с применением микропроцессорной техники при шунтировании катушки помехоподавляющим устройством

Области применения ПМА-3122

На заводе «Электроконтактор» мы рекомендуем применять эту модель для:

• Насосного оборудования: Управление насосами водоснабжения, дренажными, циркуляционными насосами.
• Вентиляционных систем: Пуск и остановка приточных и вытяжных вентиляторов, тепловых завес.
• Компрессорных установок: Управление поршневыми и винтовыми компрессорами.
• Конвейерных линий: Управление ленточными транспортерами.
• Кранового и подъемного оборудования: Управление механизмами подъема и передвижения.
• Систем автоматизации: В составе низковольтных комплектных устройств (НКУ).

Условия эксплуатации и обслуживания

• Климатическое исполнение: УХЛ4 - для эксплуатации в районах с умеренным и холодным климатом.
• Температура эксплуатации: от -40°C до +40°C.
• Степень защиты IP54: Корпус защищает от попадания пыли и водяных брызг.
• Регламент обслуживания: Раз в 6 месяцев. Обесточить сеть → очистить элементы прибора от пыли → проверить затяжку силовых клемм (момент затяжки для М5 — 2,5-3,0 Н·м). Проверить контакты на отсутствие нагара и оплавления.

Меры безопасности

• Контроль напряжения: Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
• Заземление: Металлический корпус пускателя должен быть надежно заземлен.
• Подключение катушки: При подключении катушки на 380В на нее подаются две разноименные фазы. Ошибочное подключение приведет к выходу катушки из строя.
• Обязательная установка теплового реле: ПМА-3122 не имеет встроенной тепловой защиты - установка РТЛ или РТТ обязательна для сохранения работоспособности двигателя.

Наш завод гарантирует:

• Оригинальное качество: Мы являемся прямыми производителями, что исключает риск приобретения контрафактной продукции.
• Техническая поддержка: Наши инженеры готовы проконсультировать по вопросам монтажа, эксплуатации и подбора схем управления для конкретных условий работы.
