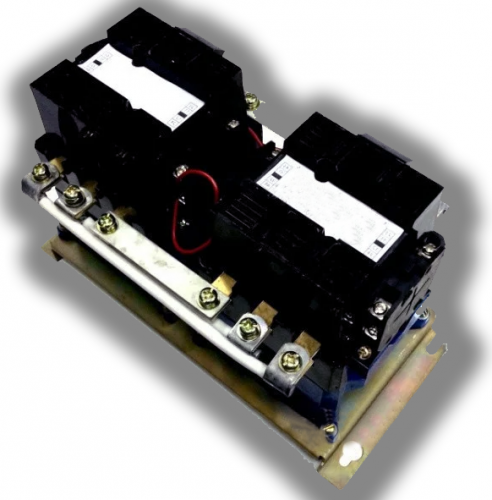

Пускатель ПМА-4502 220В

Пускатель ПМА-4502 220В 63А Реверсивный

Электромагнитный пускатель ПМА-4502 с номинальным током 63А и напряжением катушки управления 220В - аппарат, который мы рекомендуем для дистанционного управления мощными трёхфазными двигателями в условиях, где требуется реверсирование и гибкость построения схем защиты.

Пускатель ПМА-4502 предназначен для дистанционного пуска, остановки и реверсирования трёхфазных асинхронных двигателей с короткозамкнутым ротором мощностью до 30кВт при напряжении до 660В переменного тока частотой 50 и 60Гц. Данная модель относится к 4-й величине (63А). Индекс «5» во втором разряде маркировки означает реверсивное исполнение без теплового реле с механической блокировкой. Степень защиты IP00 указывает на открытое исполнение - аппарат предназначен для установки в закрытые распределительные шкафы и на панели управления. Климатическое исполнение УХЛ4 позволяет эксплуатировать пускатель в условиях умеренного и холодного климата в помещениях с регулируемыми климатическими условиями.

Расшифровка обозначения ПМА-4502 220В

Понимание маркировки поможет вам точно идентифицировать оборудование при заказе:

• ПМА - пускатель магнитный серии ПМА;
• 4 - величина пускателя по номинальному току (63А);
• 5 - реверсивный, без теплового реле, с механической блокировкой;
• 0 - степень защиты IP00 (открытое исполнение, без кнопок);
• 2 - переменный ток цепи управления, напряжение главной цепи до 660В;

Технические характеристики ПМА-4502 220В 63А (4з+4р) IP00

• Производство: ООО Завод «Электроконтактор», г. Челябинск
• Страна производитель: Россия
• Режим работы: повторно-кратковременный ПВ 40%
• Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями: по ГОСТ 14255
• Тип: ПМА-4502 (реверсивный, без теплового реле, с механической блокировкой)
• Номинальный ток главной цепи (Iн): 63А
• Номинальное рабочее напряжение (Uн): до 660В переменного тока
• Коммутационная мощность при 380В (АС-3): 30кВт
• Напряжение катушки управления: 220В, 50Гц
• Количество вспомогательных контактов: 4 нормально разомкнутых (НО) + 4 нормально замкнутых (НЗ)
• Количество силовых полюсов: 3
• Степень защиты: IP00
• Тепловое реле в комплекте: Нет (требуется внешняя защита)
• Механическая износостойкость: 5 000 000 циклов ВО
• Коммутационная износостойкость: (АС-3) 300 000 циклов ВО
• Время срабатывания: 20 мс
• Механическая блокировка: Есть
• Способ монтажа: Винтовой

Конструктивные особенности и преимущества

Пускатель ПМА-4502 с напряжением катушки 220 В и расширенной контактной группой 4з+4р обладает рядом инженерных преимуществ:

1. Реверсивное исполнение с механической блокировкой. Реверс обеспечивается за счёт использования двух контакторов и их поочередного включения с изменением порядка чередования фаз. Механическая блокировка исключает одновременное включение обоих контакторов, предотвращая короткое замыкание.
2. Напряжение катушки 220В. Позволяет подключать пускатель в стандартные схемы управления с питанием от фазы и нуля, что упрощает монтаж и интеграцию в существующие системы.
3. Отсутствие встроенного теплового реле. Индекс «5» означает, что пускатель поставляется без тепловой защиты. Это даёт вам полную свободу в выборе внешней системы защиты двигателя - вы можете установить тепловое реле с нужным диапазоном уставок или использовать электронное реле защиты.
4. Развитая система вспомогательных контактов (4з+4р). Наличие четырёх замыкающих и четырёх размыкающих контактов позволяет гибко строить схемы управления: организовывать цепи блокировки, сигнализации и дистанционного контроля состояния аппарата.
5. Высокая механическая и коммутационная износостойкость. Пускатель выдерживает до 5 млн циклов механических включений и 300 тыс. коммутационных циклов в категории АС-3, что обеспечивает длительный срок службы даже при интенсивной эксплуатации.
6. Надёжная конструкция. Пускатели серии ПМА соответствуют требованиям ГОСТ, обеспечивают высокую надёжность срабатывания, отсутствие шумов и простоту конструкции.
7. Пригодность для работы с микропроцессорной техникой. Пускатели, комплектуемые ограничителями перенапряжений, пригодны для работы в системах управления с применением микропроцессорной техники.

Области применения оборудования

ПМА-4502 220В 63А с реверсивным исполнением и расширенной контактной группой рекомендуется для управления мощным промышленным оборудованием:

• Крановое оборудование (механизмы подъёма и передвижения кранов);
• Конвейерные системы с реверсивным движением ленты;
• Лифтовое хозяйство и подъёмники;
• Насосные станции с периодическим изменением направления потока;
• Станки с реверсивным приводом (фрезерные, токарные);
• Системы вентиляции и кондиционирования.

Условия эксплуатации и обслуживания

Для обеспечения заявленного ресурса необходимо соблюдать следующие эксплуатационные требования:

• Рабочее положение: монтаж на вертикальной плоскости с отклонением не более 15° в любую сторону;
• Среда: неагрессивная и невзрывоопасная;
• Высота над уровнем моря: не более 2000 м;
• Температура: от -40 до +55 °C (для исполнения УХЛ4);
• Напряжение катушки: срабатывание происходит при 0,85–1,1 Uc, отпускание — при 0,3–0,6 Uc .
• Условия использования: в помещениях с регулируемыми климатическими условиями .

Регламент обслуживания:

• Проводите визуальный осмотр контактной группы и проверку затяжки винтовых соединений не реже одного раза в 3–6 месяцев при интенсивной эксплуатации.
• Контролируйте состояние механической блокировки - она должна обеспечивать чёткое фиксирование одного контактора при включении другого.
• При работе в запылённых цехах продувайте пускатель сжатым воздухом для удаления токопроводящей пыли.

Меры безопасности (ТБ и ПУЭ)

• Перед обслуживанием убедитесь в отсутствии напряжения на всех силовых клеммах и клеммах цепи управления с помощью указателя напряжения.
• Помните о двойном питании в реверсивных схемах - при отключении одного контактора цепь может оставаться под напряжением через другой.
• Не касайтесь дугогасительных камер сразу после отключения устройства под нагрузкой - они могут сохранять повышенную температуру.
• Запрещается эксплуатация устройства при неисправной дугогасительной системе или с ослабленными контактными зажимами.

_______________________________________________________________________

_______________________________________________________________________

ВНИМАНИЕ: Обращайте внимание на подлинность продукции. Участились случаи обращений по контрафактной продукции. Закупайте продукцию на заводе-изготовителе .

Все пускатели ПМА-4502, произведённые на Заводе «Электроконтактор», соответствуют ГОСТ и проходят 100% приёмо-сдаточные испытания. Реверсивное исполнение с механической блокировкой, расширенная контактная группа 4з+4р и высокая износостойкость - оптимальное решение для управления мощным приводом в промышленных условиях.
