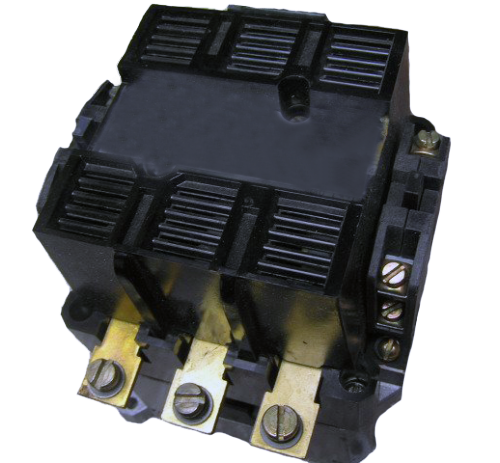

Пускатель ПМА-4100

Пускатель ПМА-4100 63А УХЛ4 2з+2р 380В

Электромагнитный пускатель ПМА-4100 с номинальным током 63А - аппарат, который мы рекомендуем для дистанционного управления мощными трёхфазными асинхронными двигателями до 30 кВт в стационарных промышленных установках.

Пускатель ПМА-4100 предназначен для дистанционного пуска и остановки электродвигателей с короткозамкнутым ротором при напряжении до 660 В переменного тока частотой 50/60 Гц. Данная модель относится к 4-й величине (63 А) и имеет индекс «1» во втором разряде маркировки, что означает нереверсивное исполнение без теплового реле. Степень защиты IP00 указывает на открытое исполнение - аппарат предназначен для установки в закрытые распределительные шкафы и на панели управления. Климатическое исполнение УХЛ4 позволяет эксплуатировать пускатель в условиях умеренного и холодного климата в закрытых помещениях с регулируемыми климатическими условиями.

Характеристики пускателя ПМА 4100

• Страна производитель - Россия
• Производство - г. Челябинск, ООО Завод «Электроконтактор»
• Ток допустимый – In 63А
• Удобное переключение проводников
• Категория размещения – УХЛ4
• Отличная схема дугогашения
• Напряжение рабочее – 380В
• Большая коммутируемая способность
• Крепления – винты
• Долговечный, очень прочный
• Мощность потребителя – 30 кВт
• Монтаж – минимальные трудозатраты
• Износостойкость – 0, 3 млн циклов
• Дополнительные контакты – 2з + 2р
• Отвечает международным и отечественным стандартам качества
• Степень защиты – IP00
• Производство – Россия, Челябинск, Завод Электроконтактор

Конструктивные особенности и преимущества

Пускатель ПМА-4100 с расширенной контактной группой 2з+2р и напряжением катушки 380 В обладает рядом инженерных преимуществ:

1. Нереверсивное исполнение. Аппарат обеспечивает дистанционный пуск и остановку двигателя в одном направлении. Для реверсирования необходимо использовать два пускателя, соединённых по соответствующей схеме.
2. Отсутствие встроенного теплового реле. Индекс «1» означает, что пускатель поставляется без тепловой защиты . Это даёт вам полную свободу в выборе внешней системы защиты двигателя - вы можете установить тепловое реле РТТ-221П (диапазон уставок соответствует току 63 А) или использовать электронное реле защиты.
3. Развитая система вспомогательных контактов. Наличие двух замыкающих и двух размыкающих контактов (2з+2р) позволяет гибко строить схемы управления: организовывать цепи самоподхвата, блокировки и сигнализации.
4. Высокая механическая и коммутационная износостойкость. Пускатель выдерживает до 5 млн циклов механических включений и 300 тыс. коммутационных циклов в категории АС-3, что обеспечивает длительный срок службы даже в условиях интенсивной эксплуатации.

Области применения оборудования

ПМА-4100 63А рекомендуется для управления мощным промышленным оборудованием :

• Крановое оборудование (механизмы подъёма и передвижения кранов);
• Конвейерные системы с высокой нагрузкой;
• Насосные станции и компрессоры;
• Вентиляционные установки и дымососы;
• Станки с мощным приводом;
• Системы автоматического ввода резерва (АВР)

Условия эксплуатации и обслуживания

Для обеспечения заявленного ресурса необходимо соблюдать следующие эксплуатационные требования:

• Рабочее положение: монтаж на вертикальной плоскости с отклонением не более 15° в любую сторону. Крепление осуществляется винтами .
• Высота над уровнем моря: не более 2000 м для стандартных исполнений.
• Окружающая среда: взрывобезопасная, без содержания агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.
• На расстоянии ближе 25 мм от дугогасительной камеры не допускается прокладка проводников или размещение другой аппаратуры во избежание переброса дуги .

Регламент обслуживания:

• Проводите визуальный осмотр контактной группы и проверку затяжки винтовых соединений не реже одного раза в 3–6 месяцев при интенсивной эксплуатации.
• При работе в запылённых цехах продувайте пускатель сжатым воздухом для удаления токопроводящей пыли.

Меры безопасности (ТБ и ПУЭ)

• Перед обслуживанием убедитесь в отсутствии напряжения на всех силовых клеммах и клеммах цепи управления с помощью указателя напряжения.
• Не касайтесь дугогасительных камер сразу после отключения устройства под нагрузкой — они могут сохранять повышенную температуру.
• Запрещается эксплуатация устройства при неисправной дугогасительной системе или с ослабленными контактными зажимами.
• Подключите провод заземления к оболочке пускателя, предварительно удалив технологическую картонную шайбу с поверхности заземляющего угольника.
