Пускатель ПМА-6302

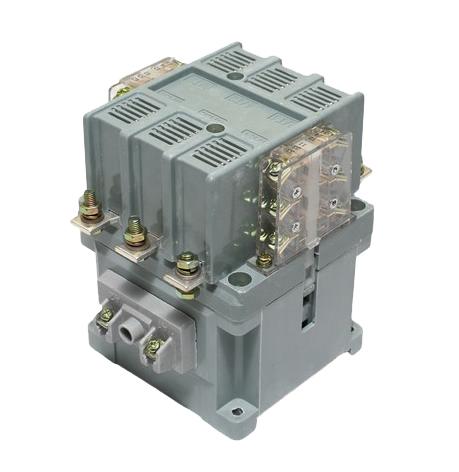

Пускатель ПМА-6302 160А реверсивный без реле

Электромагнитный пускатель ПМА-6302 с номинальным током 160А - аппарат, который мы рекомендуем для дистанционного реверсивного управления мощными трёхфазными двигателями, где не требуется встроенная тепловая защита, но необходима надёжная блокировка контакторов и гибкость в построении сложных схем управления.

Пускатель ПМА-6302 предназначен для дистанционного пуска, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором мощностью до 75кВт (при 380В), а также для коммутации других электрических цепей при напряжении до 660В переменного тока частотой 50/60Гц. Данная модель относится к 6-й величине (160А). Индекс «3» во втором разряде маркировки означает реверсивное исполнение без теплового реле, но с электрической и механической блокировкой. Степень защиты IP00 указывает на открытое исполнение - аппарат предназначен для установки в закрытые распределительные шкафы и на панели управления в отапливаемых помещениях.

Расшифровка обозначения ПМА-6302

Понимание маркировки поможет вам точно идентифицировать оборудование при заказе:

• ПМА - пускатель магнитный серии ПМА.
• 6 - величина пускателя по номинальному току (160А).
• 3 - реверсивный, без теплового реле, с электрической и механической блокировкой.
• 0 - степень защиты IP00 (открытое исполнение, без кнопок).
• 2 - переменный ток цепи управления, напряжение главной цепи до 660В.

Технические характеристики ПМА-6302 160А (2з+2р) IP00

• Производство: ООО Завод «Электроконтактор», г. Челябинск
• Страна производитель: Россия
• Режим работы: повторно-кратковременный ПВ 40%
• Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями: по ГОСТ 14255
• Тип: Реверсивный, без теплового реле
• Номинальный ток главной цепи (АС-3): 160А
• Номинальное рабочее напряжение: до 660В переменного тока
• Коммутационная мощность при 380В (АС-3): до 75кВт
• Напряжение катушки управления: 220В, 380В (по заказу), 50Гц
• Количество вспомогательных контактов: 2 нормально разомкнутых (НО) + 2 нормально замкнутых (НЗ)
• Количество силовых полюсов: 3
• Степень защиты: IP00
• Тепловое реле в комплекте: Нет
• Блокировка контакторов: Механическая и электрическая
• Механическая износостойкость: 2 млн циклов
• Способ монтажа: Винтовой (М5)

Конструктивные особенности и преимущества

Пускатель ПМА-6302 с расширенной контактной группой 2з+2р и двойной блокировкой обладает рядом инженерных преимуществ:

1. Реверсивное исполнение с двойной блокировкой. Реверс обеспечивается за счёт использования двух контакторов и их поочерёдного включения с изменением порядка чередования фаз на обмотках статора. Механическая и электрическая блокировка исключает одновременное включение обоих контакторов, предотвращая короткое замыкание.
2. Отсутствие встроенного теплового реле. Индекс «3» означает, что пускатель поставляется без тепловой защиты. Это даёт вам полную свободу в выборе внешней системы защиты двигателя - вы можете установить тепловое реле (рекомендуется РТЛ или РТТ) с нужным диапазоном уставок.
3. Развитая система вспомогательных контактов (2з+2р). Наличие двух замыкающих и двух размыкающих контактов позволяет гибко строить схемы управления: организовывать цепи блокировки, сигнализации и дистанционного контроля состояния аппарата.
4. Пригодность для работы с микропроцессорной техникой. При установке ограничителей перенапряжения пускатель может использоваться в системах управления с применением микропроцессорной техники.

Области применения оборудования

ПМА-6302 160А рекомендуется для управления мощным промышленным оборудованием:

• Крановое оборудование (механизмы подъёма и передвижения кранов).
• Конвейерные системы с высокой нагрузкой.
• Насосные станции и компрессоры.
• Вентиляционные установки и дымососы.
• Станки с мощным приводом.

Условия эксплуатации и обслуживания

Для обеспечения заявленного ресурса необходимо соблюдать следующие эксплуатационные требования:

• Рабочее положение: монтаж на вертикальной плоскости с отклонением не более 15° в любую сторону.
• Среда: неагрессивная и невзрывоопасная, внутри закрытых шкафов отапливаемых помещений.
• Температура: от -40 до +40 °C.
• Напряжение катушки: срабатывание происходит при (0,85–1,1) Uc, отпускание - при (0,3–0,75) Uc.

Регламент обслуживания:

• Проводите визуальный осмотр контактной группы и проверку затяжки винтовых соединений не реже одного раза в 3–6 месяцев при интенсивной эксплуатации.
• Контролируйте состояние механической и электрической блокировки - она должна обеспечивать чёткое фиксирование одного контактора при включении другого.
• При работе в запылённых цехах продувайте пускатель сжатым воздухом для удаления токопроводящей пыли.

Меры безопасности (ТБ и ПУЭ)

• Перед обслуживанием убедитесь в отсутствии напряжения на всех силовых клеммах и клеммах цепи управления с помощью указателя напряжения.
• Помните о двойном питании в реверсивных схемах - при отключении одного контактора цепь может оставаться под напряжением через другой.
• Не касайтесь дугогасительных камер сразу после отключения устройства под нагрузкой - они могут сохранять повышенную температуру.
• Запрещается эксплуатация устройства при неисправной дугогасительной системе или с ослабленными контактными зажимами.

_______________________________________________________________________________________

_______________________________________________________________________________________

ВНИМАНИЕ: При заказе уточняйте необходимое напряжение катушки управления (220 В или 380 В) и требуемое климатическое исполнение. Гарантия завода-изготовителя сохраняется только при использовании оригинальных комплектующих.

Все пускатели ПМА-6302, произведённые на «Электроконтактор», соответствуют ГОСТ и проходят 100% приёмо-сдаточные испытания. Реверсивное исполнение с двойной блокировкой, расширенная контактная группа 2з+2р, высокая коммутационная способность и надёжная конструкция - оптимальное решение для управления мощным приводом в промышленных условиях
