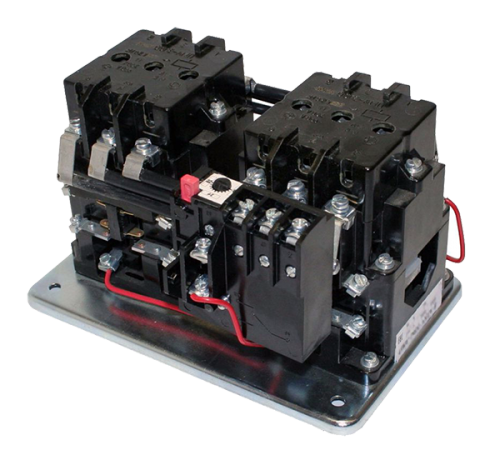

Магнитный пускатель ПМЕ-213 УХЛ4 380В 4р+4з - это реверсивный электромеханический аппарат второй величины, предназначенный для дистанционного пуска, остановки и изменения направления вращения трехфазных асинхронных электродвигателей с короткозамкнутым ротором в стационарных установках. На заводе «Электроконтактор» мы рассматриваем данное устройство как надежное решение для систем управления, где требуется частотное реверсирование и возможность построения сложных схем сигнализации и блокировки.
Исполнение ПМЕ-213 - это реверсивный пускатель открытого исполнения IP00 без встроенного теплового реле, оснащенный механической блокировкой для предотвращения одновременного включения контакторов. Главная особенность данной модификации - расширенная контактная группа 4р+4з (4 нормально разомкнутых и 4 нормально замкнутых вспомогательных контакта), которая предоставляет максимальные возможности для реализации сложных схем управления без применения дополнительных контактных приставок. Климатическое исполнение УХЛ4 гарантирует стабильную работу в условиях умеренного и холодного климата при температуре от -40°C до +40°C.
Технические характеристики ПМЕ-213 УХЛ4 380В 4р+4з
Пускатели серии ПМЕ-213 обладают следующими параметрами:
- Производство: ООО Завод «Электроконтактор», г. Челябинск
- Страна производитель: Россия
- Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
- Степень загрязнения: 3 ГОСТ IEC 60947-1
- Число полюсов: 3
- Коммутационная среда: воздух
- Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию
- Номинальный ток главной цепи (АС-3): 25А
- Номинальное рабочее напряжение (Ue): до 660В, 50/60Гц
- Напряжение втягивающей катушки: 380В (переменного тока)
- Макс. мощность двигателя при 380В (АС-3): до 11 кВт
- Вспомогательные контакты: 4 нормально замкнутых (НЗ/з) + 4 нормально разомкнутых (НО/р)
- Наличие теплового реле: Нет (устанавливается отдельно)
- Исполнение: Реверсивное, с механической блокировкой
- Степень защиты: IP00 (открытое исполнение)
- Климатическое исполнение: УХЛ4 (от -40°C до +40°C)
- Класс износостойкости: В (по умолчанию), доступны А и Б
- Способ монтажа: Монтажная плата / винтовое крепление
- Износостойкость коммутационная: до 300 000 циклов
Конструктивные особенности и преимущества
- Реверсивное исполнение с механической блокировкой: ПМЕ-213 представляет собой два контактора, смонтированных на общей панели с механической блокировкой, что исключает одновременное включение контакторов «Вперед» и «Назад», предотвращая короткое замыкание при смене направления вращения.
- Расширенная контактная группа 4р+4з: Наличие 8 вспомогательных контактов (4 НЗ + 4 НО) является главным отличием данной модификации. Это позволяет: Строить схемы управления с множеством цепей сигнализации. Реализовывать сложные электрические блокировки. Использовать пускатель в системах автоматизации без применения дополнительных контактных приставок.
- Высокая коммутационная способность: Пускатель способен управлять двигателями мощностью до 11 кВт при 380В , что делает его оптимальным выбором для конвейеров, насосных станций, вентиляционных систем и станков.
- Открытое исполнение IP00: Пускатель предназначен для монтажа внутри шкафов управления, что обеспечивает компактную компоновку и защиту от случайных прикосновений.
- Нулевая защита: При исчезновении напряжения или его снижении до 50-60% от номинального пускатель автоматически отключается, исключая самопроизвольный запуск двигателя при восстановлении питания.
- Климатическое исполнение УХЛ4: Пускатель стабильно работает в неотапливаемых производственных помещениях и под навесом в диапазоне температур от -40°C до +40°C.
- Возможность выбора класса износостойкости: Пускатель может поставляться в классах А, Б или В, что позволяет выбрать оптимальный ресурс под конкретные условия эксплуатации.
Области применения ПМЕ-213 УХЛ4 380В 4р+4з
На заводе «Электроконтактор» мы рекомендуем применять эту модель для:
- Конвейерных линий: Реверсивное управление ленточными транспортерами .
- Насосного оборудования: Управление насосами водоснабжения, дренажными, циркуляционными насосами .
- Вентиляционных систем: Управление приточными и вытяжными установками, вентиляторами, тепловыми завесами .
- Станкостроения: Управление токарными, фрезерными, сверлильными станками .
- Кранового и подъемного оборудования: Управление механизмами подъема и передвижения малой грузоподъемности.
- Систем автоматизации: В составе низковольтных комплектных устройств (НКУ) и систем АВР.
Условия эксплуатации и обслуживания
- Климатическое исполнение: УХЛ4 - для эксплуатации в районах с умеренным и холодным климатом.
- Температура эксплуатации: от -40°C до +40°C.
- Степень защиты IP00: Пускатель предназначен для установки в закрытые щиты и шкафы .
- Регламент обслуживания: Раз в 6 месяцев (для кранов - раз в 3 месяца).
Техническое обслуживание
Первый осмотр и подтяжку болтовых соединений цепей пускателя и контактора следует производить через 2-4 недели после ввода в эксплуатацию. При обычных условиях эксплуатации пускатель и контактор достаточно осматривать не реже 1 раза в месяц или после каждого отключения аварийного тока.
Проверить при отключенном напряжении в главной и вторичной цепях:
- внешний вид пускателя и контактора, состояние дугогасительной камеры, магнитопровода, контактов;
- состояние подсоединенных проводов, убедиться в отсутствии перегрева их изоляции;
- отсутствие затираний подвижных частей пускателя и контактора (вручную);
- состояние затяжки винтов;
- проверить при осмотре провал, который должен быть не менее 0,5 мм;
- при провале 0,5 мм эксплуатация пускателей и контакторов не допускается.
Меры безопасности
- Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
- Монтаж пускателя и контактора должен быть выполнен с обязательным обеспечением необходимого уровня защиты от прямого или косвенного воздействия электрического тока – не менее Класс 1 по способам защиты, ГОСТ Р 58698-2019.
- Расстояние от металлических заземленных частей до открытых контактных зажимов пускателя и контактора должно быть не менее 15мм, до других частей пускателя и контактора (кроме плоскости крепления) не менее 5мм.
Порядок работы
После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты. Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку. При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.
Наш завод гарантирует:
- Оригинальное качество: Мы являемся производителем, что исключает риск приобретения контрафактной продукции.
- Соответствие ТУ: Все изделия проходят 100% приемо-сдаточные испытания.
- Техническая поддержка: Наши инженеры готовы проконсультировать по вопросам монтажа, эксплуатации и подбора схем управления для конкретных условий работы.
