Пускатель ПММ-4/40 40А

Пускатель ПММ-4/40 - это электромагнитное коммутирующее устройство четвёртой величины, рассчитанное на номинальный рабочий ток 40А. Аппарат предназначен для дистанционного пуска, остановки и реверсирования трёхфазных асинхронных двигателей с короткозамкнутым ротором в сетях переменного тока частотой 50Гц при напряжении до 380В. Модель занимает позицию в верхней части диапазона малых величин серии ПММ, включающей восемь типоразмеров с номинальными токами от 9 до 1000А.

Технические характеристики ПММ-4/40

Пускатель ПММ-4/40 обладает следующими ключевыми параметрами:

Номинальный рабочий ток (категория АС-3): 40А
Номинальное рабочее напряжение силовых контактов: до 380 В (для цепей 220/380/660 В)
Номинальная мощность управляемого двигателя по АС-3: 11 кВт при 220В; 18,5 кВт при 380В; 22 кВт при 660В
Номинальный тепловой ток (категория АС-1): 100А
Напряжение изоляции: до 660 В
Допустимая частота операций: до 1200 циклов в час
Мощность потребления катушки: 175В·А при срабатывании, 20В·А при удержании (при номинальном напряжении)

Пускатель может комплектоваться двумя электротепловыми реле типа ТРТ, которые включаются в две фазы главной цепи и обеспечивают защиту двигателя от перегрузок .

Особенности и преимущества

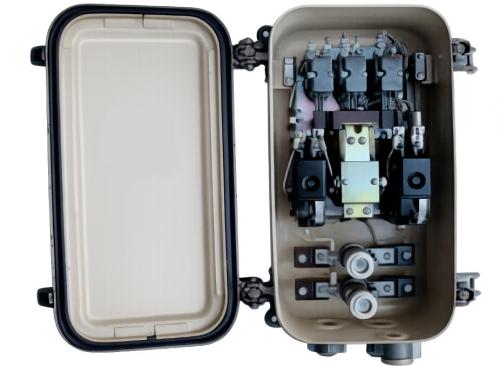

Конструкция ПММ-4/40 объединяет в себе функции коммутации и защиты, что делает его универсальным решением для управления двигателями средней мощности. Пускатель состоит из магнитного контактора серии КМ-2000, двух тепловых реле и кожуха, обеспечивающего необходимую степень защиты .
Встроенная тепловая защита - при наличии тепловых реле пускатель защищает двигатель от недопустимых перегрузок и токов, возникающих при обрыве одной из фаз . Реле срабатывают при длительной перегрузке свыше 135% от номинального тока, при затянувшемся пуске или при обрыве фазы .
Нулевая защита - при исчезновении или значительном снижении напряжения пускатель отключается и не включается самопроизвольно после восстановления питания. Это предотвращает опасные внезапные запуски оборудования .
Реверсивные модификации оснащаются механической блокировкой, исключающей одновременное включение контакторов прямого и обратного хода .

Пускатели серии ПММ разрабатывались с учётом требований Российского Морского Регистра Судоходства и допускаются к применению на судах .

Области применения

ПММ-4/40 применяется для управления двигателями мощностью до 18,5 кВт в различных отраслях:

Крановое оборудование - управление механизмами передвижения и вспомогательными приводами
Вентиляционные системы - двигатели промышленной вентиляции
Насосное оборудование - насосы водоснабжения и технологические насосы
Станки и конвейеры - приводы средней мощности
Судовые системы - благодаря соответствию требованиям Морского Регистра

Условия эксплуатации

Пускатель ПММ-4/40 сохраняет работоспособность в широком диапазоне условий:

Температура окружающего воздуха: от минус 40 до плюс 40 °С для исполнения М3; до плюс 45 °С для исполнения ОМ5
Относительная влажность: до 98% при температуре 25 °С (для М3) или 35 °С (для ОМ5)
Атмосферное давление: 80–203 кПа (600–1520 мм рт. ст.)
Среда: невзрывоопасная, не содержащая токопроводящей и абразивной пыли, агрессивных газов и паров, разрушающих металлы и изоляцию
Механические воздействия: длительные наклоны до 45° в любую сторону; брызги и обливание морской водой
Рабочее положение: крепление на вертикальной плоскости

Важно: тепловые реле ТРТ не имеют температурной компенсации, поэтому при отклонении температуры окружающей среды от номинальной ток несрабатывания изменяется примерно на 3,5% на каждые 10 °С. Пускатель и защищаемый двигатель рекомендуется устанавливать при минимальной разности температур окружающего воздуха.

Меры безопасности

Все работы по монтажу, осмотру и ремонту пускателя должны производиться только при полностью снятом напряжении в главной и вспомогательной цепях. На распределительном щите необходимо вывесить табличку «НЕ ВКЛЮЧАТЬ - РАБОТАЮТ ЛЮДИ» .
Персонал, допущенный к эксплуатации, должен иметь квалификационную группу по электробезопасности не ниже III для установок до 1000 В и изучить руководство по эксплуатации. Корпус пускателя подлежит обязательному заземлению .
При техническом обслуживании проверяются: состояние главных и вспомогательных контактов, отсутствие затираний подвижных частей, надёжность резьбовых соединений, провал контактов. Периодичность осмотров — не реже одного раза в месяц при обычных условиях, чаще — при тяжёлых условиях эксплуатации.

_________________________________________________________________________________________

Завод «Электроконтактор» предлагает пускатели ПММ-4/40 в различных исполнениях: брызгозащищённом (IP54), водозащищённом (IP55) и в пластиковой оболочке (IP67), с встроенными кнопками управления, предохранителями и пакетными переключателями.

Для оформления заказа необходимо указать:
