Пускатель ПММ-5/100 100А

Пускатель ПММ-5/100 - это электромагнитное коммутирующее устройство пятой величины, рассчитанное на номинальный рабочий ток 100А. Аппарат предназначен для дистанционного пуска, остановки и реверсирования трёхфазных асинхронных двигателей с короткозамкнутым ротором в сетях переменного тока частотой 50Гц при напряжении до 380В. Модель занимает позицию в верхней части диапазона средних величин серии ПММ, включающей восемь типоразмеров с номинальными токами от 9 до 1000А .

Технические характеристики ПММ-5/100

Пускатель ПММ-5/100 обладает следующими ключевыми параметрами:

Номинальный рабочий ток (категория АС-3): 100А
Номинальное рабочее напряжение силовых контактов: до 380В
Номинальный тепловой ток (категория АС-1): 125А
Напряжение изоляции: до 660В
Допустимая частота операций: до 1200 циклов в час
Мощность потребления катушки: 450 В·А при срабатывании, 55 В·А при удержании (при номинальном напряжении)

Пускатель может комплектоваться двумя электротепловыми реле типа ТРТ, которые включаются в две фазы главной цепи и обеспечивают защиту двигателя от перегрузок .

Особенности и преимущества

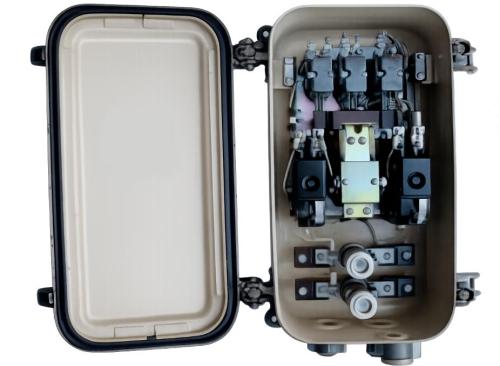

Конструкция ПММ-5/100 объединяет в себе функции коммутации и защиты, что делает его универсальным решением для управления двигателями средней и большой мощности. Пускатель состоит из магнитного контактора серии КМ-2000, двух тепловых реле и кожуха, обеспечивающего необходимую степень защиты .

Встроенная тепловая защита - при наличии тепловых реле пускатель защищает двигатель от недопустимых перегрузок и токов, возникающих при обрыве одной из фаз . Реле срабатывают при длительной перегрузке свыше 135% от номинального тока, при затянувшемся пуске или при обрыве фазы .

Нулевая защита - при исчезновении или значительном снижении напряжения пускатель отключается и не включается самопроизвольно после восстановления питания. Это предотвращает опасные внезапные запуски оборудования .

Реверсивные модификации оснащаются механической блокировкой, исключающей одновременное включение контакторов прямого и обратного хода .

Пускатели серии ПММ разрабатывались с учётом требований Российского Морского Регистра Судоходства и допускаются к применению на судах .

Области применения

ПММ-5/100 применяется для управления двигателями значительной мощности в различных отраслях:

Крановое оборудование - управление механизмами подъёма и передвижения
Вентиляционные системы - двигатели промышленной вентиляции
Насосное оборудование - мощные насосы водоснабжения и технологические насосы
Металлургическая промышленность - приводы прокатных станов и вспомогательных механизмов
Судовые системы - благодаря соответствию требованиям Морского Регистра

Условия эксплуатации

Пускатель ПММ-5/100 сохраняет работоспособность в широком диапазоне условий:

Температура окружающего воздуха: от минус 40 до плюс 40 °С для исполнения М3; до плюс 45 °С для исполнения ОМ5
Относительная влажность: до 98% при температуре 35 °С
Атмосферное давление: 80–203 кПа (600–1520 мм рт. ст.)
Среда: невзрывоопасная, не содержащая токопроводящей и абразивной пыли, агрессивных газов и паров, разрушающих металлы и изоляцию
Механические воздействия: длительные наклоны до ±15° в любом направлении; кратковременные (до 3 мин) наклоны до ±45°; качка с амплитудой ±45° с периодом 7–9 с
Рабочее положение: крепление на вертикальной плоскости

Важно: тепловые реле ТРТ не имеют температурной компенсации, поэтому при отклонении температуры окружающей среды от номинальной ток несрабатывания изменяется примерно на 3,5% на каждые 10 °С . Пускатель и защищаемый двигатель рекомендуется устанавливать при минимальной разности температур окружающего воздуха.

Меры безопасности

Все работы по монтажу, осмотру и ремонту пускателя должны производиться только при полностью снятом напряжении в главной и вспомогательной цепях. На распределительном щите необходимо вывесить табличку «НЕ ВКЛЮЧАТЬ - РАБОТАЮТ ЛЮДИ».

Персонал, допущенный к эксплуатации, должен иметь квалификационную группу по электробезопасности не ниже III для установок до 1000 В и изучить руководство по эксплуатации. Корпус пускателя подлежит обязательному заземлению.

При техническом обслуживании проверяются: состояние главных и вспомогательных контактов, отсутствие затираний подвижных частей, надёжность резьбовых соединений, провал контактов. Периодичность осмотров - не реже одного раза в месяц при обычных условиях, чаще - при тяжёлых условиях эксплуатации.

______________________________________________________________________________________________

Завод «Электроконтактор» предлагает пускатели ПММ-5/100 в различных исполнениях: брызгозащищённом (IP54) и водозащищённом (IP55), с встроенными кнопками управления, предохранителями и пакетными переключателями.
