Пускатель ПММ-7/250 250А

Пускатель ПММ-7/250 - это мощное электромагнитное коммутирующее устройство седьмой величины, рассчитанное на номинальный рабочий ток 250А. Аппарат предназначен для дистанционного пуска, остановки и реверсирования трёхфазных асинхронных двигателей с короткозамкнутым ротором в сетях переменного тока частотой 50 Гц при напряжении до 380В. Модель входит в верхний сегмент серии ПММ, охватывающей восемь типоразмеров с номинальными токами от 9 до 1000А .

Технические характеристики ПММ-7/250

Пускатель ПММ-7/250 обладает следующими ключевыми параметрами:

Номинальный рабочий ток (категория АС-3): 250А
Номинальное рабочее напряжение силовых контактов: до 380В
Номинальный тепловой ток (категория АС-1): 500А
Напряжение изоляции: до 660В
Номинальная мощность управляемого двигателя при 380В (АС-3): 132кВт
Номинальная мощность управляемого двигателя при 220В (АС-3): 75кВт
Количество срабатываний в час: до 600 циклов
Коммутационная износостойкость: соответствует классу аппаратов для интенсивной эксплуатации

Пускатель может комплектоваться двумя электротепловыми реле типа ТРТ, которые включаются в две фазы главной цепи и обеспечивают защиту двигателя от перегрузок .

Особенности и преимущества

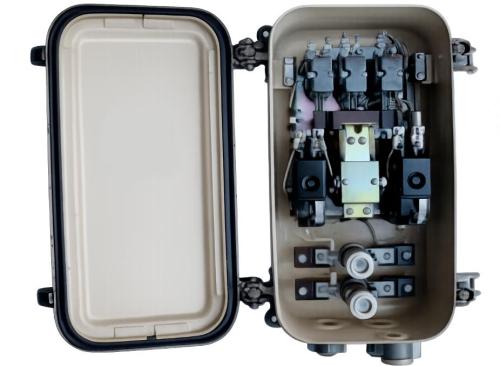

Конструкция ПММ-7/250 объединяет в себе функции коммутации и защиты, что делает его универсальным решением для управления двигателями большой мощности. Пускатель состоит из магнитного контактора серии КМ-2000, двух тепловых реле и кожуха, обеспечивающего необходимую степень защиты .

Встроенная тепловая защита - при наличии тепловых реле пускатель защищает двигатель от недопустимых перегрузок и токов, возникающих при обрыве одной из фаз. Реле срабатывают при длительной (свыше 20 минут) перегрузке током свыше 135% от номинального, при затянувшемся пуске или при обрыве фазы .

Нулевая защита - при исчезновении или значительном снижении напряжения пускатель отключается и не включается самопроизвольно после восстановления питания. Это предотвращает опасные внезапные запуски оборудования .

Реверсивные модификации оснащаются механической блокировкой, исключающей одновременное включение контакторов прямого и обратного хода .

Пускатели серии ПММ разрабатывались с учётом требований Российского Морского Регистра Судоходства и допускаются к применению на судах .

Области применения

ПММ-7/250 применяется для управления двигателями мощностью до 132 кВт в различных отраслях:

Крановое оборудование - управление механизмами подъёма и передвижения
Металлургическая промышленность - приводы прокатных станов и вспомогательных механизмов
Насосное оборудование - мощные насосы водоснабжения и технологические насосы
Вентиляционные системы - двигатели промышленной вентиляции
Судовые системы - благодаря соответствию требованиям Морского Регистр

Условия эксплуатации

Пускатель ПММ-7/250 сохраняет работоспособность в широком диапазоне условий :

Температура окружающего воздуха: от минус 40 до плюс 40 °С для исполнения М3; до плюс 45 °С для исполнения ОМ5
Относительная влажность: до 98% при температуре 25 °С (для М3) или 35 °С (для ОМ5)
Атмосферное давление: 80–203 кПа (600–1520 мм рт. ст.)
Среда: невзрывоопасная, не содержащая токопроводящей и абразивной пыли, агрессивных газов и паров, разрушающих металлы и изоляцию
Механические воздействия: длительные наклоны до ±15° в любом направлении; кратковременные (до 3 мин) наклоны до ±45°; качка с амплитудой ±45° с периодом 7–9 с
Рабочее положение: крепление на вертикальной плоскости

Важно: тепловые реле ТРТ не имеют температурной компенсации, поэтому при отклонении температуры окружающей среды от номинальной ток несрабатывания изменяется примерно на 3,5% на каждые 10 °С. Пускатель и защищаемый двигатель рекомендуется устанавливать при минимальной разности температур окружающего воздуха.

Меры безопасности

Все работы по монтажу, осмотру и ремонту пускателя должны производиться только при полностью снятом напряжении в главной и вспомогательной цепях. На распределительном щите необходимо вывесить табличку «НЕ ВКЛЮЧАТЬ - РАБОТАЮТ ЛЮДИ» .

Персонал, допущенный к эксплуатации, должен иметь квалификационную группу по электробезопасности не ниже III для установок до 1000 В и изучить руководство по эксплуатации. Корпус пускателя подлежит обязательному заземлению.

При техническом обслуживании проверяются: состояние главных и вспомогательных контактов, отсутствие затираний подвижных частей, надёжность резьбовых соединений, провал контактов. Периодичность осмотров - не реже одного раза в месяц при обычных условиях, чаще - при тяжёлых условиях эксплуатации.

__________________________________________________________________________________________

Завод «Электроконтактор» предлагает пускатели ПММ-7/250 в различных исполнениях: брызгозащищённом (IP54) и водозащищённом (IP55), с встроенными кнопками управления, предохранителями и пакетными переключателями.

Для оформления заказа необходимо указать:
