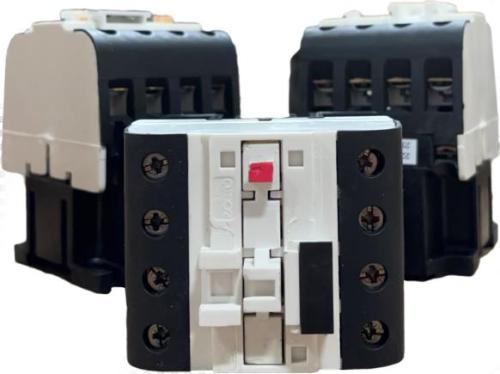

Пускатель ПММ 7/400 - 400А
Пускатель ПММ 7/400 - это мощный электромагнитный аппарат седьмой величины, предназначенный для коммутации силовых цепей с номинальным током до 400А. Он применяется для дистанционного пуска, остановки и реверсирования трёхфазных асинхронных двигателей с короткозамкнутым ротором, а также для управления другими силовыми нагрузками в промышленных условиях.
Технические характеристики
Пускатель ПММ 7/400 относится к серии ПММ, включающей восемь типоразмеров с номинальными токами от 9 до 1000А. Модель 7/400 занимает позицию в верхнем диапазоне линейки, что определяет её применение для наиболее энергоёмких задач.
Основные параметры ПММ 7/400:
- Номинальный рабочий ток (категория АС-3): 400А
- Номинальное рабочее напряжение силовых контактов: до 500В
- Мощность управляемого двигателя при 380В: ориентировочно 160–200 кВт в зависимости от режима нагрузки
- Количество срабатываний в час: до 1200 циклов
- Коммутационная износостойкость: соответствует классу аппаратов для интенсивной эксплуатации
Особенности и преимущества
Конструкция ПММ 7/400 отличается брызгозащищённым или водозащищённым исполнением в зависимости от модификации (IP54 или IP55). Это позволяет использовать пускатель в условиях повышенной влажности, включая морские и судовые применения. Серия ПММ разрабатывалась с учётом требований Российского Морского Регистра Судоходства и допускается к применению на объектах Министерства обороны.
Ключевые преимущества модели:
- Наличие тепловой защиты - встроенные реле ТРТ отключают двигатель при недопустимых перегрузках, предотвращая его выход из строя
- Нулевая защита - при исчезновении или провале напряжения пускатель отключается и не включается самопроизвольно после восстановления питания
- Реверсивность - в реверсивных модификациях предусмотрена механическая и электрическая блокировка, исключающая одновременное включение контакторов прямого и обратного хода
- Возможность расширения - пускатель комплектуется блоками дополнительных контактов (БДК) для сигнализации и блокировочных цепей
Области применения
ПММ 7/400 применяется преимущественно в тяжёлых условиях эксплуатации, где требуются коммутация значительных токов и защита мощных двигателей. Типовые области применения включают:
- Крановое оборудование - управление двигателями механизмов подъёма и передвижения
- Металлургическая промышленность - приводы прокатных станов, насосов охлаждения
- Судовые системы - пускатели серии ПММ допущены к применению на морских судах
- Насосные и компрессорные станции - управление двигателями мощностью от 100 кВт
- Вентиляционные установки - промышленная вентиляция с частыми пусками
Серия ПММ специально разработана для работы в сетях переменного тока частотой 50Гц при напряжении до 380В (для силовых цепей).
Условия эксплуатации
Пускатель ПММ 7/400 сохраняет работоспособность в широком диапазоне условий:
- Температура окружающего воздуха: от минус 40 до плюс 40 °С для исполнения М3; до плюс 45 °С для исполнения ОМ5
- Относительная влажность: до 98% при температуре 35 °С
- Атмосферное давление: 80–203 кПа (600–1520 мм рт. ст.)
- Среда: невзрывоопасная, не содержащая токопроводящей и абразивной пыли, агрессивных газов и паров, разрушающих металлы и изоляцию
- Механические воздействия: длительные наклоны до 45° в любую сторону; качка с амплитудой ±45° с периодом 7–9 с
Меры безопасности
- Все работы по монтажу, осмотру и ремонту пускателя должны производиться только при полностью снятом напряжении в главной и вспомогательной цепях. На распределительном щите необходимо вывесить табличку «НЕ ВКЛЮЧАТЬ - РАБОТАЮТ ЛЮДИ».
- Персонал, допущенный к эксплуатации, должен иметь квалификационную группу по электробезопасности не ниже III для установок до 1000 В и изучить руководство по эксплуатации. Корпус пускателя подлежит обязательному заземлению.
- При техническом обслуживании проверяются: состояние главных и вспомогательных контактов, отсутствие затираний подвижных частей, надёжность резьбовых соединений, провал контактов (должен быть не менее 0,5 мм). Периодичность осмотров - не реже одного раза в месяц при обычных условиях, чаще - при тяжёлых условиях эксплуатации.
Техническое обслуживание
Регулярное обслуживание ПММ 7/400 включает:
- Очистку от пыли и загрязнений (обдув сжатым воздухом)
- Подтяжку всех резьбовых соединений
- Проверку состояния дугогасительных камер
- Контроль износа главных контактов
- Проверку работы механической блокировки (для реверсивных исполнений)
________________________________________________________________________________________________
Завод «Электроконтактор» предлагает пускатели ПММ 7/400 в различных исполнениях: брызгозащищённом (IP54) и водозащищённом (IP55), с встроенными кнопками управления, предохранителями и пакетными переключателями. Для оформления заказа необходимо указать:
- Тип пускателя (ПММ 7/400)
- Исполнение по степени защиты
- Напряжение катушки управления
- Необходимость дополнительного оборудования (блокировка, БДК, фильтры)
Свяжитесь с нами для уточнения стоимости, сроков поставки и получения консультации по подбору оборудования для вашей задачи.
