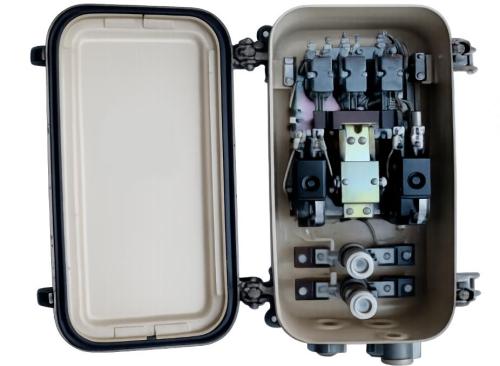

Пускатель ПММ-1/9 9А

Пускатель ПММ-1/9 - это компактное электромагнитное коммутирующее устройство первой величины, рассчитанное на номинальный рабочий ток 9А. Он предназначен для дистанционного пуска, остановки и реверсирования трёхфазных асинхронных двигателей с короткозамкнутым ротором, работающих в сетях переменного тока частотой 50Гц при напряжении до 380В. Модель занимает начальную позицию в линейке серии ПММ, включающей восемь типоразмеров с номинальными токами от 9 до 1000А .

Технические характеристики ПММ-1/9

Пускатель ПММ-1/9 относится к первой величине серии и обладает следующими ключевыми параметрами:

Номинальный рабочий ток (категория АС-3): 9 А
Номинальное рабочее напряжение силовых контактов: до 380 В
Номинальная мощность управляемого двигателя при 380 В: 4 кВт
Напряжение изоляции: до 660 В
Количество срабатываний в час: до 1200 циклов

Пускатель выполнен на базе магнитного контактора и может комплектоваться двумя электротепловыми реле типа ТРТ для защиты двигателя от перегрузок. Реле включаются в две фазы главной цепи и срабатывают при длительной перегрузке свыше 135% от номинального тока, при затянувшемся пуске или при обрыве одной из фаз .

Особенности и преимущества

Конструкция ПММ-1/9 отличается компактными габаритами и малым весом (около 3,75 кг для открытого исполнения), что упрощает монтаж в стеснённых условиях . Пускатель доступен в брызгозащищённом (IP54) и водозащищённом (IP55) исполнениях, а также в пластиковой оболочке со степенью защиты IP67 .

Ключевые преимущества модели:

Встроенная тепловая защита - при наличии тепловых реле пускатель защищает двигатель от недопустимых перегрузок и токов, возникающих при обрыве фазы
Нулевая защита - при исчезновении напряжения пускатель отключается и не включается самопроизвольно после его восстановления
Возможность реверса - в реверсивных модификациях предусмотрена блокировка, исключающая одновременное включение контакторов прямого и обратного хода

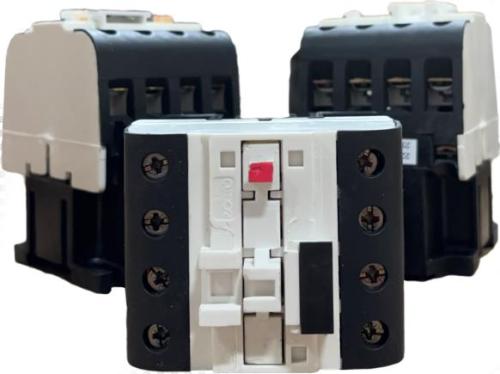

Расширяемость - пускатель совместим с блоками дополнительных контактов (БДК) для сигнализации и блокировочных цепей

Серия ПММ разрабатывалась с учётом требований Российского Морского Регистра Судоходства и допускается к применению на объектах Министерства обороны .

Области применения

ПММ-1/9 применяется для управления двигателями малой мощности в различных отраслях:

Крановое оборудование - управление вспомогательными механизмами
Вентиляционные системы - двигатели малой мощности до 4 кВт
Насосное оборудование - бытовые и промышленные насосы
Станки и конвейеры - приводы вспомогательных механизмов
Судовые системы - благодаря соответствию требованиям Морского Регистра

Условия эксплуатации

Пускатель ПММ-1/9 сохраняет работоспособность в широком диапазоне условий:

Температура окружающего воздуха: от минус 40 до плюс 40 °С для исполнения М3; до плюс 45 °С для исполнения ОМ5
Относительная влажность: до 98% при температуре 35 °С
Атмосферное давление: 80–203 кПа (600–1520 мм рт. ст.)
Среда: невзрывоопасная, не содержащая токопроводящей и абразивной пыли, агрессивных газов и паров, разрушающих металлы и изоляцию
Механические воздействия: длительные наклоны до ±15° в любом направлении; кратковременные (до 3 мин) наклоны до ±45°; качка с амплитудой ±45° с периодом 7–9 с
Рабочее положение: крепление на вертикальной плоскости

Важно: тепловые реле ТРТ не имеют температурной компенсации, поэтому при отклонении температуры окружающей среды от номинальной ток несрабатывания изменяется примерно на 3,5% на каждые 10 °С. Пускатель и защищаемый двигатель рекомендуется устанавливать при минимальной разности температур окружающего воздуха.

Меры безопасности

Все работы по монтажу, осмотру и ремонту пускателя должны производиться только при полностью снятом напряжении в главной и вспомогательной цепях. На распределительном щите необходимо вывесить табличку «НЕ ВКЛЮЧАТЬ - РАБОТАЮТ ЛЮДИ».
Персонал, допущенный к эксплуатации, должен иметь квалификационную группу по электробезопасности не ниже III для установок до 1000 В и изучить руководство по эксплуатации. Корпус пускателя подлежит обязательному заземлению .
При техническом обслуживании проверяются: состояние главных и вспомогательных контактов, отсутствие затираний подвижных частей, надёжность резьбовых соединений, провал контактов (должен быть не менее 0,5 мм). Периодичность осмотров — не реже одного раза в месяц при обычных условиях, чаще — при тяжёлых условиях эксплуатации.

Техническое обслуживание

Регулярное обслуживание ПММ-1/9 включает:

Очистку от пыли и загрязнений (обдув сжатым воздухом)
Подтяжку всех резьбовых соединений
Проверку состояния дугогасительных камер
Контроль износа главных контактов
Проверку работы механической блокировки (для реверсивных исполнений)

_______________________________________________________________________________________________

Завод «Электроконтактор» предлагает пускатели ПММ-1/9 в различных исполнениях: брызгозащищённом (IP54), водозащищённом (IP55) и в пластиковой оболочке (IP67), с встроенными кнопками управления, предохранителями и пакетными переключателями. Для оформления заказа необходимо указать:
