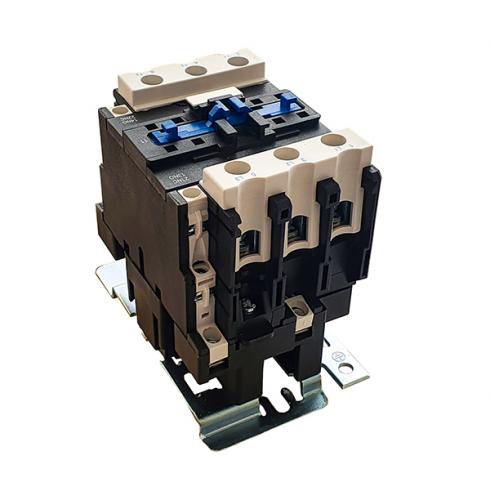

Пускатель ПМУ 9511 95А 220В 1НО+1НЗ
Электромагнитный пускатель ПМУ 9511 с номинальным током 95А и напряжением катушки 220В - аппарат, который мы рекомендуем для дистанционного управления мощными трёхфазными асинхронными двигателями в стационарных промышленных установках.
Пускатель ПМУ 9511 предназначен для дистанционного пуска и остановки двигателей мощностью до 45кВт (при 380/400В), а также для коммутации других электрических цепей при напряжении до 690В переменного тока частотой 50/60Гц. Модель является нереверсивной, поставляется без встроенного теплового реле и оснащена одним нормально разомкнутым и одним нормально замкнутым контактом (1НО+1НЗ). Корпус IP20 предназначен для установки в закрытые распределительные шкафы на DIN-рейку или монтажную панель.
Расшифровка обозначения ПМУ 9511
Понимание маркировки поможет вам точно идентифицировать оборудование при заказе:
- ПМУ - пускатель магнитный универсальный.
- 95 - номинальный ток контактора (95А).
- 11 - исполнение по дополнительным контактам: 1 - 1 замыкающий контакт (1НО), 1 - 1 размыкающий контакт (1НЗ).
- M - буквенный код напряжения катушки (220В, 50Гц).
Технические характеристики ПМУ 9511 95А 220В (1НО+1НЗ)
- Страна производитель: Россия
- Производство: г. Челябинск, ООО Завод Электроконтактор
- Тип: Нереверсивный, без теплового реле
- Номинальный ток (АС-3): 95А
- Мощность двигателя при 380/400В (АС-3): до 45кВт
- Напряжение катушки управления: 220В, 50Гц
- Вспомогательные контакты: 1НО + 1НЗ
- Степень защиты: IP20
- Класс износостойкости: Б
- Способ монтажа: DIN-рейка 35 мм или монтажная панель
- Механическая износостойкость: до 20 млн циклов
- Коммутационная износостойкость (АС-3): 1-2 млн циклов
- Климатическое исполнение: УХЛ4
Конструктивные особенности и преимущества
Пускатель ПМУ 9511 обладает рядом инженерных преимуществ, подтверждённых опытом эксплуатации:
- Прочный корпус из термостойкого пластика. Корпус изготовлен из полиамида с микростекловолокном, который не поддерживает горение, не деформируется при нагреве и устойчив к механическим повреждениям.
- Высококачественные силовые контакты с серебряным напылением (Класс Б). Контакты класса износостойкости «Б» изготовлены по технологии внедрения атомов серебра в кристаллическую решётку контактной пластины, что минимизирует эрозию при разрыве дуги и увеличивает коммутационную и механическую стойкость.
- Самоочистка контактов. Расположение главных контактов спроектировано таким образом, что при замыкании происходит самоочистка контактной поверхности от нагара.
- Удобство монтажа. Подключение проводников к катушке управления возможно как сверху, так и снизу, что упрощает сборку шкафов.
- Длительный срок службы. Механическая износостойкость достигает 20 млн циклов, коммутационная - 1–2 млн циклов.
Области применения оборудования
Пускатели ПМУ 9511 рекомендуется для управления промышленным оборудованием:
- Мощные насосные станции и компрессоры.
- Крупные вентиляционные и климатические системы.
- Конвейерные линии.
- Крановое и подъёмное оборудование.
Условия эксплуатации и обслуживания
Для обеспечения заявленного ресурса необходимо соблюдать следующие эксплуатационные требования:
- Рабочее положение: монтаж на DIN-рейку или монтажную панель.
- Диапазон рабочих температур: от -5°C до +55°C.
- Степень защиты: IP20 - установка в закрытые распределительные шкафы.
Регламент обслуживания:
- Проводите визуальный осмотр контактной группы и проверку затяжки винтовых соединений не реже одного раза в 3–6 месяцев при интенсивной эксплуатации.
- При работе в запылённых цехах периодически продувайте пускатель сжатым воздухом.
Меры безопасности (ТБ и ПУЭ)
- Перед обслуживанием убедитесь в отсутствии напряжения на всех силовых клеммах и клеммах цепи управления с помощью указателя напряжения.
- Не касайтесь дугогасительных камер сразу после отключения устройства под нагрузкой.
- Запрещается эксплуатация устройства при неисправной дугогасительной системе или с ослабленными контактными зажимами.
__________________________________________________________________________________
Все пускатели ПМУ 9511, произведённые на Заводе "Электроконтактор", соответствуют ГОСТ и проходят 100% приёмо-сдаточные испытания. Высокая механическая износостойкость, надёжные контакты с высоким содержанием серебра (класс Б) и компактный корпус - оптимальное решение для управления мощным приводом в промышленных условиях.
