Разъединитель РПЦ 250А медные сплавы
Разъединитель-предохранитель РПЦ-2-250А - аппарат, который мы рекомендуем для ручной коммутации электрических цепей в распределительных устройствах и силовых щитах, где требуется создание видимого разрыва и защита от перегрузок.

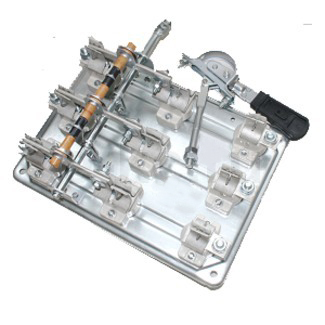

Разъединитель РПЦ-2-250А предназначен для пропускания номинального тока, включения и отключения без нагрузки электрических цепей напряжением до 660В переменного тока частотой 50-60Гц в устройствах распределения электроэнергии. Данная модель представляет собой трёхполюсный разъединитель с плавкими предохранителями, установленными на общей плите. Степень защиты IP00 указывает на открытое исполнение - аппарат предназначен для установки внутри распределительных шкафов и щитов, недоступных для неквалифицированного персонала.
В аппарате используются токоведущие элементы из медных сплавов, обеспечивающие высокую электропроводность и устойчивость к нагреву. Гальваническое покрытие оловом позволяет подключать к выводам как медные, так и алюминиевые проводники . Коммутационные контакты установлены на керамических изоляторах .
Расшифровка обозначения РПЦ-2-250А
Понимание маркировки поможет вам точно идентифицировать оборудование:
- Р - рубильник.
- П - предохранители.
- Ц - центральная рукоятка.
- 2 - серия (конструктивный размер).
- 250А - номинальный ток.
Технические характеристики РПЦ-2-250А (медные сплавы)
- Производство: ООО Завод «Электроконтактор», г. Челябинск
- Страна производитель: Россия
- Тип: Разъединитель-предохранитель
- Номинальный ток (Iн): 250А
- Номинальное рабочее напряжение Ue: до 660 В переменного тока
- Частота сети: 50/60Гц
- Условный ток короткого замыкания Iq: 20кА
- Количество полюсов: 3
- Степень защиты (IP): IP00
- Тип привода: Рычажковый (перекидной рычаг), центральная рукоятка, несъемная
- Способ монтажа: Крепление на панели, винтовое
- Климатическое исполнение: УХЛ3 (от -60°C до +40°C)
- Категория применения: AC-20B
- Присоединение проводников: Переднее, максимальное сечение 120 мм²
- Механическая износостойкость: 2 500 циклов ВО
Конструктивные особенности и преимущества
Разъединитель РПЦ-2-250А обладает рядом конструктивных особенностей:
- Комбинированное исполнение. Представляет собой рубильник с установленными на нём плавкими предохранителями (как правило, серии ПН-2), которые защищают отходящие линии от перегрузок и токов короткого замыкания.
- Материал контактов - медные сплавы. Обеспечивает высокую проводимость и надежность. Оловянное покрытие предотвращает окисление и позволяет использовать алюминиевые проводники.
- Керамические изоляторы. Коммутационные контакты установлены на керамических изоляторах, что обеспечивает высокую электрическую прочность.
- Центральная рукоятка и крепление на панели. Аппарат крепится на монтажную панель (в шкафу) и управляется рычагом с передней стороны.
- Открытое исполнение IP00. Аппарат не имеет собственного корпуса и предназначен для установки внутри распределительных устройств, обеспечивающих защиту персонала от случайного прикосновения.
- Гибкость подключения. Винтовые зажимы позволяют подключать проводники и шины сечением до 120 мм².
Области применения оборудования
РПЦ-2-250А широко применяется:
- В распределительных щитах и шкафах (ВРУ, ЩО, ЩР).
- В силовых ящиках для нечастых (не более 6 в час) неавтоматических коммутаций .
- На промышленных объектах для ручного отключения/включения обесточенных цепей.
- Как устройство аварийной остановки
Условия эксплуатации и обслуживания
Для обеспечения надёжной работы необходимо соблюдать следующие условия:
- Установка: внутри закрытых распределительных устройств.
- Климатическое исполнение: УХЛ3, для эксплуатации в помещениях с умеренным и холодным климатом.
- Диапазон температур: от -60°C до +40°C.
Регламент обслуживания:
- Периодически проверяйте затяжку винтовых соединений.
- Осматривайте контакты на предмет подгорания и окисления.
- Замену перегоревших предохранителей производите только при снятом напряжении.
Меры безопасности (ТБ и ПУЭ)
- Строго запрещается отключать разъединитель РПЦ-2 под нагрузкой! Это может привести к разрушению аппарата и возникновению электрической дуги .
- Все работы по обслуживанию и замене предохранителей проводите только при полном снятии напряжения, проверенном указателем напряжения.
- Убедитесь, что аппарат установлен внутри шкафа, обеспечивающего необходимую защиту от случайного прикосновения (IP2X и выше).
_________________________________________________________________________________
__________________________________________________________________________________
Все разъединители РПЦ, предлагаемые нашим заводом, соответствуют ГОСТ и проходят входной контроль качества. Надёжная конструкция с контактами из медных сплавов, простота монтажа и высокая отключающая способность гарантируют безопасную и долговечную работу вашего оборудования.
