Разъединитель РПЦ-4-400А (медные сплавы)
Разъединитель-предохранитель РПЦ-4-400А с контактами из медных сплавов - аппарат, который мы рекомендуем для ручной коммутации и защиты мощных электрических цепей в распределительных устройствах и силовых щитах.

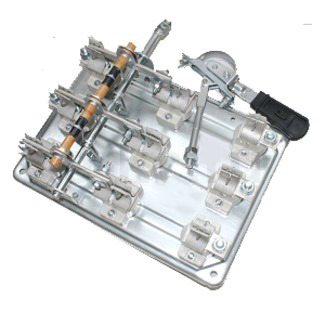

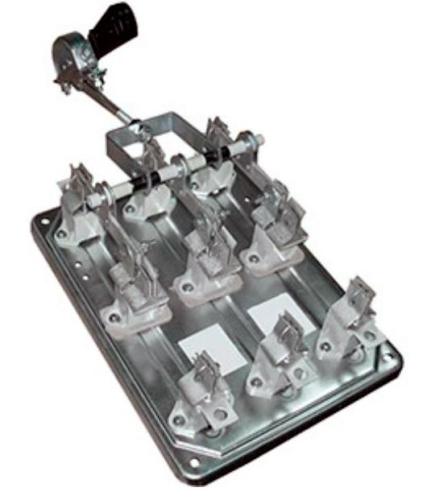

Разъединитель РПЦ-4-400А предназначен для пропускания номинального тока, включения и отключения без нагрузки электрических цепей напряжением до 660В переменного тока частотой 50-60Гц. Данная модель представляет собой трёхполюсный разъединитель с плавкими предохранителями, смонтированный на общей плите . Степень защиты IP00 указывает на открытое исполнение - аппарат предназначен для установки внутри распределительных шкафов и щитов, обеспечивающих защиту персонала от случайного прикосновения.
В аппарате используются токоведущие элементы из медных сплавов, обеспечивающие высокую электропроводность и устойчивость к нагреву. Коммутационные контакты установлены на керамических изоляторах. Аппарат может поставляться как с плавкими вставками, так и без них (обозначение "безПВ")
Расшифровка обозначения РПЦ-4-400А
Понимание маркировки поможет вам точно идентифицировать оборудование:
- Р - рубильник
- П - предохранители
- Ц - центральная рукоятка
- 4 - серия (конструктивный размер, соответствует номинальному току 400А)
- 400А - номинальный ток
Технические характеристики РПЦ-4-400А (медные сплавы)
- Производство: ООО Завод «Электроконтактор», г. Челябинск
- Страна производитель: Россия
- Тип: Разъединитель-предохранитель (выключатель нагрузки под плавкие предохранители)
- Номинальный ток (Iн): 400А
- Номинальное рабочее напряжение Ue: до 400В, до 660В
- Номинальное напряжение изоляции Ui: 690В
- Частота сети: 50/60Гц
- Условный ток короткого замыкания Iq: 30кА
- Количество полюсов: 3
- Степень защиты (IP): IP00
- Тип привода: Рычажковый (перекидной рычаг), центральная рукоятка, несъемная
- Способ монтажа: Винтовое крепление на панели (стационарный)
- Присоединение проводников: Переднее, максимальное сечение 240 мм²
- Климатическое исполнение: У3, УХЛ3 (от -60°C до +40°C)
- Категория применения: AC-20B
- Механическая износостойкость: 2 500 циклов "ВО"
Конструктивные особенности и преимущества
Разъединитель РПЦ-4-400А обладает рядом конструктивных особенностей:
- Комбинированное исполнение. Представляет собой рубильник с установленными на нём плавкими предохранителями (серии ПН-2-400), которые защищают отходящие линии от перегрузок и токов короткого замыкания.
- Материал контактов - медные сплавы. Обеспечивает высокую проводимость и надежность.
- Керамические изоляторы. Коммутационные контакты установлены на керамических изоляторах А-632, что обеспечивает высокую электрическую прочность .
- Центральная рукоятка и крепление на панели. Аппарат крепится на монтажную панель (в шкафу) и управляется рычагом с передней стороны. Рукоятка несъемная, обеспечивает фиксацию во включенном и отключенном положениях .
- Открытое исполнение IP00. Аппарат не имеет собственного корпуса и предназначен для установки внутри распределительных устройств, обеспечивающих защиту персонала .
- Надёжная конструкция. Контактные ножи связаны осью, приводящейся в движение посредством симметрично расположенных тяг, что обеспечивает синхронность работы всех трёх полюсов. Аппараты не допускают самопроизвольных включений или отключений.
Области применения оборудования
РПЦ-4-400А широко применяется:
- В главных распределительных щитах (ГРЩ) и вводно-распределительных устройствах (ВРУ) жилых, общественных и промышленных зданий.
- В силовых пунктах и трансформаторных подстанциях для нечастых (не более 6 в час) коммутаций.
- Как устройство аварийной остановки и предохранительный выключатель.
- Для защиты и создания видимого разрыва в мощных электрических цепях.
Условия эксплуатации и обслуживания
Для обеспечения надёжной работы необходимо соблюдать следующие условия:
- Установка: внутри закрытых распределительных устройств.
- Климатическое исполнение: У3 или УХЛ3.
- Диапазон температур: от -60°C до +40°C.
- Группа условий эксплуатации: М4.
Регламент обслуживания:
- Периодически проверяйте затяжку винтовых соединений.
- Осматривайте контакты на предмет подгорания и окисления.
- Замену перегоревших предохранителей производите только при снятом напряжении.
Меры безопасности (ТБ и ПУЭ)
- Строго запрещается отключать разъединитель РПЦ-4 под нагрузкой! Аппарат не имеет системы дугогашения .
- Все работы по обслуживанию и замене предохранителей проводите только при полном снятии напряжения, проверенном указателем напряжения.
- Убедитесь, что аппарат установлен внутри шкафа, обеспечивающего необходимую защиту от случайного прикосновения.
__________________________________________________________________________
Уважаемые партнёры! Для заказа разъединителя РПЦ-4-400А (медные сплавы) обращайтесь к менеджерам завода «Электроконтактор» по телефону, указанному на сайте, или оформите заявку через форму обратной связи. Мы предлагаем продукцию собственного производства, обеспечим полный пакет технической документации и сопроводим заказ на всех этапах - от консультации по подбору до отгрузки готовой продукции. На все товары предоставляется официальная гарантия.
__________________________________________________________________________
Все разъединители РПЦ-4, предлагаемые нашим заводом, соответствуют ГОСТ IEC 60947-3 и проходят входной контроль качества . Надёжная конструкция с контактами из медных сплавов, простота монтажа и высокая отключающая способность гарантируют безопасную и долговечную работу вашего оборудования.
