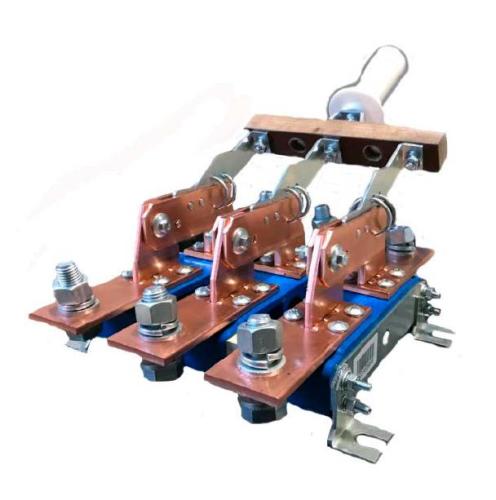

Рубильник РЕ19-41 31110 1000А
Рубильник РЕ19-41 31110 1000А - это электротехническое устройство, которое обеспечивает надежную защиту электроустановок от перегрузок и коротких замыканий. Специально разработанный для использования в сетях переменного тока до 1000 ампер, этот рубильник обладает высокой пропускной способностью и долговечностью.
Главное преимущество РЕ19-41 31110 1000А заключается в его надежности и безопасности. Устройство отличается высокой степенью качества и соответствует всем необходимым нормам и стандартам. Оно изготовлено из прочных материалов, которые обеспечивают долгий срок службы. Рубильник также имеет высокую степень защиты и работает стабильно в самых различных условиях.
РЕ19-41 31110 1000А имеет компактный размер, что делает его удобным в установке и обслуживании. Он также легко монтируется на DIN-рейку, что упрощает процесс установки в электроустановке.
Основное предназначение РЕ19-41 31110 1000А - это резервирование или размыкание внутренних электрических сетей при обслуживании, ремонте или экстренной ситуации. Рубильник можно использовать в различных отраслях, таких как энергетика, промышленность, строительство, металлургия и другие. Он эффективно защищает оборудование и персонал, предотвращает возможные аварийные ситуации и минимизирует риски.
Завод «Электроконтактор»-производитель РЕ19-41 31110 1000А обеспечивает высокий уровень сервиса и поддержки. Устройство доступно по приемлемой цене и имеет гарантию. Кроме того, компания предоставляет всю необходимую техническую информацию и инструкции по эксплуатации, чтобы обеспечить безопасность и правильное использование рубильника.
Структура условного обозначения:
РЕ19-ХХ-Х1Х2Х3Х4Х5-Х6 -Х7 ИП Л -Х8
РЕ - вид аппарата - разъединитель;
19 - номер серии;
XX–условное обозначение номинального тока
35– 250А,37– 400А,39– 630А,
41– 1000А,43– 1600А,44– 2000А,45 – 2500А, 46 – 3150А
X1– число полюсов и число направлений
1– однополюсный на одно направление
2– двухполюсный на одно направление
3– трёхполюсный на одно направление
X2– условное обозначение видаприсоединения внешних проводников к контактным выводам
1– переднее
2 – заднее
X3–условное обозначение видарасположенияплоскости присоединения внешних зажимов контактных выводов
1– параллельно плоскости монтажа,
2– перпендикулярно плоскости монтажа;
X4 – вид привода
1 – ручной привод, центральная рукоятка, расположенна на аппарате по его центру,
2 – боковая рукоятка, устанавливаемая на конце приводного вала аппарата,
4– ручной привод, передняя смещенная рукоятка, предназначенная для управления аппаратом, находящимся в шкафу или щите, устанавливаемой на передней поверхности оболочки или распределительного устройства и смещенной относительно центра аппарата,
5 – ручной привод, боковая смещенная рукоятка, предназначенная для управления аппаратом, находящимся в шкафу или щите, и устанавливаемой на боковой поверхности оболочки,
6– рычаг для полюсного оперирования штангой,
7 – рукоятка для полюсного оперирования,
9–центральный рычаг, для управления штангой, расположенной на аппарате по его центру;
X5– наличие или отсутствие вспомогательных контактов
0– без вспомогательных контактов
Х6 – номинальный ток, А: 100, 250, 400, 630, 1000, 1600, 2000, 2500, 3150.
X7–00 – условное обозначение степени защиты IP00 по ГОСТ 14255 (при наличии в маркировке)
ИП – исполнение на изоляционной плите (при наличии в маркировке)
Л – исполнение привода «слева» (при наличии в маркировке)
Х8– климатическое исполнение (УХЛ3, У3, Т) и категория размещения по ГОСТ 15150.
Технические характеристики
- Производство – Россия;
- Производитель – г. Челябинск, ООО Завод «Электроконтактор»;
- Тип товара – Рубильник;
- Ток номинальный – 1000А;
- Защита по IP – 00;
- Категория размещения – УХЛ3;
- Сфера применения – Выключатели и рубильники;
- Вид рукоятки – Ручка;
- НО контактов – 0;
- НЗ контактов – 0;
- Исполнение рукоятки – Несъемная;
- Исполнение – Стационарное;
- Частота – 50/60Гц;
- Силовых полюсов – 3 полюса;
- Тип подключения – На винты;
- Монтаж – На монтажную плату;
РЕ19-41 31110 1000А - это надежный и безопасный рубильник, который обеспечивает защиту электроустановок от перегрузок и коротких замыканий. Он идеально подходит для использования в различных отраслях и гарантирует стабильную работу и безопасность.
