Рубильник РПЦ-2-250А (медные сплавы)
Рубильник-предохранитель РПЦ-2-250А с контактами из медных сплавов - аппарат, который мы рекомендуем для ручной коммутации и защиты электрических цепей в распределительных устройствах, силовых щитах и шкафах.

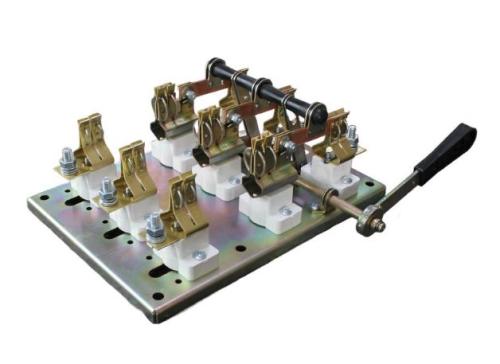

Рубильник РПЦ-2-250А предназначен для пропускания номинального тока, включения и отключения без нагрузки электрических цепей напряжением до 660В переменного тока частотой 50-60Гц. Данная модель представляет собой трёхполюсный рубильник с плавкими предохранителями, смонтированный на общей плите. Степень защиты IP00 указывает на открытое исполнение - аппарат предназначен для установки внутри распределительных шкафов и щитов, обеспечивающих защиту персонала от случайного прикосновения.
В аппарате используются токоведущие элементы из медных сплавов, обеспечивающие высокую электропроводность и устойчивость к нагреву. Гальваническое покрытие оловом позволяет подключать к выводам как медные, так и алюминиевые проводники. Коммутационные контакты установлены на керамических изоляторах. Аппарат может поставляться как с плавкими вставками, так и без них (обозначение "безПВ").
Технические характеристики РПЦ-2-250А (медные сплавы)
- Привод – рукоятка центральная;
- Ток номинальный – 250А;
- Производство – Россия, Челябинск, Завод Электроконтактор;
- Полюса – 3;
- Напряжение номинальное – 380В;
- Защита степени – IP00;
- Исполнение – рубильник;
- Категория размещения – УХЛЗ;
- Корпус – сталь;
- Режим эксплуатации, номинальный – продолжительный;
- Частота тока переменного – 50Гц;
- Материал держателей предохранителей – медь;
Области применения оборудования
РПЦ-2-250А широко применяется:
- В распределительных щитах и шкафах (ВРУ, ЩО, ЩР) жилых, общественных и промышленных зданий.
- В силовых пунктах и трансформаторных подстанциях для нечастых (не более 6 в час) коммутаций.
- Как устройство аварийной остановки и предохранительный выключатель.
- Для защиты и создания видимого разрыва в электрических цепях.
Условия эксплуатации и обслуживания
Для обеспечения надёжной работы необходимо соблюдать следующие условия:
- Установка: внутри закрытых распределительных устройств.
- Климатическое исполнение: УХЛ3 (для помещений с умеренным и холодным климатом), также доступны исполнения У3.
- Диапазон температур: от -60°C до +40°C.
- Группа условий эксплуатации: М4.
Регламент обслуживания:
- Периодически проверяйте затяжку винтовых соединений.
- Осматривайте контакты на предмет подгорания и окисления.
- Замену перегоревших предохранителей производите только при снятом напряжении.
Меры безопасности (ТБ и ПУЭ)
- Строго запрещается отключать разъединитель РПЦ-2 под нагрузкой! Аппарат не имеет системы дугогашения.
- Все работы по обслуживанию и замене предохранителей проводите только при полном снятии напряжения, проверенном указателем напряжения.
- Убедитесь, что аппарат установлен внутри шкафа, обеспечивающего необходимую защиту от случайного прикосновения.
________________________________________________________________________________
________________________________________________________________________________
Все рубильники РПЦ-2, предлагаемые нашим заводом, соответствуют ГОСТ IEC 60947-3 и проходят входной контроль качества. Надёжная конструкция с контактами из медных сплавов, простота монтажа и высокая отключающая способность гарантируют безопасную и долговечную работу вашего оборудования.
