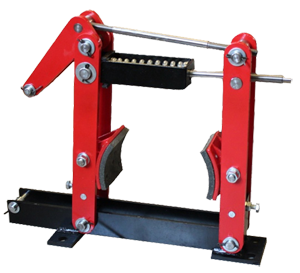

Рама ТКГ-160 представляет собой механическую часть кранового колодочного гидравлического тормоза ТКГ160.
Особенности конструктивного исполнения предполагают установку гидравлического толкателя в качестве привода.
Производитель: Завод "Электроконтактор".
При комплектации механизма гидравлическим приводом в виде толкателя ТЭ-30 устройство является тормозом ТКГ-160.
Рама (как и тормоз) укомплектована двумя износостойкими тормозными колодками высокого качества. Поэтому тормоз называется двухколодочным.
Тормозные устройства ТКГ используются для остановки и удержания валов грузоподъемных машин и механизмов в заторможенном состоянии, при неработающем двигателе.
Изделия имеют широкую область применения в различных механизмах разного рода оборудования - таких, как подъемно-транспортное, металлургическое, дорожно-строительное, складское и др.
Зачастую размеры тормозных механизмов ТКГ унифицированы, но могут быть и отличия у разных производителей.
Размеры ТКГ-160 обозначены на чертеже:
|
Тип
|
Габаритные и установочные размеры, мм
|
||||||||||
|
H
|
H1
|
max.h
|
L
|
S
|
D
|
A
|
B
|
b
|
b1
|
d
|
|
|
ТКГ-160
|
430
|
144
|
32
|
72
|
8
|
160
|
200
|
120
|
90
|
90
|
13
|
Колодки на раме (тормозе) расположены диаметрально относительно шкива и создают равное, но противоположное давление на вал, что исключает изгибающий момент.
