Стоит учитывать, что изделие ТКГ-400 может быть исполнено как рама и как тормоз.
Отличие состоит лишь в том укомплектовано ли тормозное устройство соответствующим приводом.

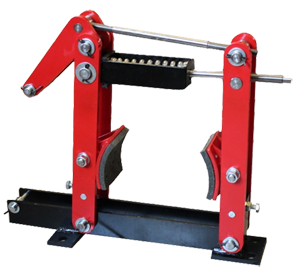

Механическая часть тормоза колодочного гидравлического ТКГ-400, т.е. тормоз без привода, является рамой ТКГ-400.
В свою очередь рама ТКГ-400 в сборе с толкателем ТЭ-80 является тормозом ТКГ400.
Предназначение:
осуществление торможения, остановки и удержания валов механизмов.
Сфера применения:
множество механизмов, связанных с процессами подъема и опускания грузов (в башенных, козловых и мостовых кранах).
Особенности установки:
принцип работы тормоза обуславливает установку в вертикальном положении.
Технические характеристики ТКГ-400:
|
Наименование параметра
|
Значение
|
| Тормозной момент, Нм, не менее |
1500
|
| Диаметр тормозного шкива, мм |
400
|
| Тип толкателя |
ТЭ-80
|
| Номинальное напряжение, В |
380
|
| Частота, Гц |
50
|
| Среднее усилие на штоке толкателя, Н |
800
|
| Номинальная мощность двигателя, кВт |
0,62
|
| Ход штока толкателя, мм |
60
|
| Масса рамы (тормоза без привода), кг, не более |
87
|
Устройство ТКГ-400:
- 1 - основание;
- 2, 3 - вертикальная стойка;
- 4 - тормозные колодки;
- 5 - регулировочный болт;
- 6 - шпилька;
- 7 - замыкающая пружина;
- 8 - шайба;
- 9 - регулировочная тяга;
- 10 - рычаг;
- 11 - толкатель электрогидравлический (гидротолкатель);
- 12 - ось верхняя;
- 13 - ось нижняя;
- 14 - втулка.
Тормозные устройства группы ТКГ изготавливаются под торговой маркой ГОСТО.
Производитель - Завод "Электроконтактор".
Примечание:
К заказу доступны тормоза и рамы ТКГ из наличия и под заказ.
Обязательно указывайте необходимые параметры в Заявке.
