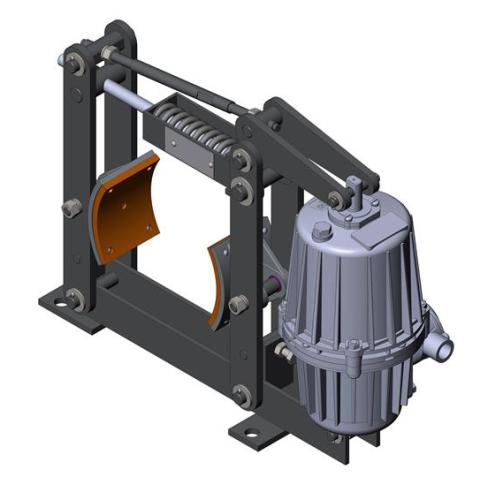

Крановый колодочный тормоз ТКГ-160 (ТКГ160) в сборе с толкателем ТЭ-30 предназначен для остановки и удержания валов редукторов и электродвигателей (преимущественно подъемно-транспортных машин) в заторможенном состоянии при неработающем приводе.
В тормозном механизме используется в качестве привода гидротолкатель ТЭ-30.
Тормозная колодка изготовлена из качественных материалов, имеет высокую износостойкость механического характера.
Маркировка и расшифровка ТКГ ГОСТО-160 У2:
- ТКГ - тормоз колодочный гидравлический,
- ГОСТО - торговая марка,
- 160 - диаметр тормозного шкива (мм),
- У - тип климатического исполнения,
- 2 - категория размещения.
Технические характеристики ТКГ-160:
Наименование параметра |
Значение |
|
Тормозной момент, Нм, не менее
|
160
|
|
Диаметр тормозного шкива, мм
|
160
|
|
Тип толкателя
|
ТЭ-30
|
|
Номинальное напряжение, В
|
380
|
|
Частота, Гц
|
50
|
|
Среднее усилие на штоке толкателя, Н
|
250
|
|
Номинальная мощность двигателя, кВт
|
0,25
|
|
Ход штока толкателя, мм
|
32
|
|
Масса тормоза без привода, кг, не более
|
13
|
|
Масса тормоза, кг, не более
|
22
|
Чертеж и размеры ТКГ-160:
|
Тип тормоза
|
Габаритные и установочные размеры, мм
|
||||||||||
|
H
|
H1
|
max.h
|
L
|
S
|
D
|
A
|
B
|
b
|
b1
|
d
|
|
|
ТКГ-160
|
430
|
144
|
32
|
72
|
8
|
160
|
200
|
120
|
90
|
90
|
13
|
Заметки:
К заказу доступен тормоз ТКГ в комплекте с гидротолкателем и отдельно механическая часть тормозного устройства - рама ТКГ.
Важно следить за состоянием и исправностью тормозных механизмов, поскольку от исправности тормоза зависит четкость, безопасность и безотказность работы крана. Надежность работы тормоза зависит от своевременного и правильного регулирования и обслуживания. В случае возникновения вопросов по регулировке тормоза, просьба запрашивать руководство по регулировке дополнительно!
