Тормоз ТКГ-400 с гидротолкателем ТЭ-80
Колодочный тормоз ТКГ-400 - двухколодочный крановый тормоз с толкателем ТЭ-80 в качестве привода.
Завод «Электроконтактор» представляет профессиональное решение для кранового и подъемного оборудования - тормоз ТКГ-400 с гидротолкателем ТЭ-80, предназначенный для безопасного удержания и плавного отпуска механизмов при высоких нагрузках. Устройство применяется в составе мощных лебедок, мостовых кранов, конвейеров и других агрегатов, где требуется высокая надежность и точность торможения.
Маркировка и расшифровка ТКГ 400 У2:
- ТКГ - тормоз колодочный гидравлический,
- ГОСТО - торговая марка,
- 400 - диаметр тормозного шкива (мм),
- У - тип климатического исполнения,
- 2 - категория размещения.
Технические характеристики ТКГ-400:
- Тормозной момент: не менее 1500 Нм
- Диаметр тормозного шкива: 400 мм
- Тип толкателя: ТЭ-80
- Номинальное напряжение: 380В
- Частота: 50Гц
- Среднее усилие на штоке толкателя: 800Н
- Номинальная мощность двигателя: 0,62 кВт
- Ход штока толкателя: 60 мм
- Масса тормлза без привода: не более 87 кг
- Массса тормоза: не более 105

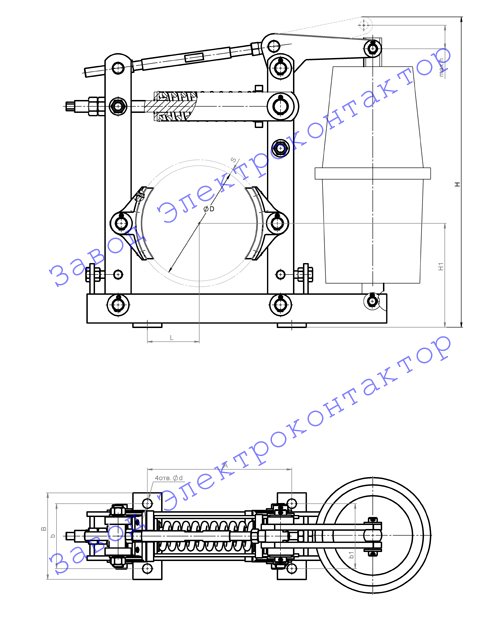

Чертеж и размеры ТКГ-400:
Устройство тормоза ТКГ продемонстрировано на чертеже:

Основными узлами и деталями являются:
- основание (1); вертикальные стойки (2 и 3); тормозные колодки (4); регулировочный болт (5); шпилька (6); замыкающая пружина (7); шайба (8); регулировочная тяга (9); рычаг (10); толкатель электрогидравлический (11); ось верхняя (12); ось нижняя (13); втулка (14).
Примечание:
- Завод-производитель оставляет за собой право вносить изменения в конструкцию, в применяемые комплектующие и материалы не ухудшающие технические характеристики оборудования.
Важно следить за состоянием и исправностью тормозных механизмов, поскольку от исправности тормоза зависит четкость, безопасность и безотказность работы крана. Надежность работы тормоза зависит от своевременного и правильного регулирования и обслуживания. В случае возникновения вопросов по регулировке тормоза, просьба запрашивать руководство по регулировке дополнительно!"
