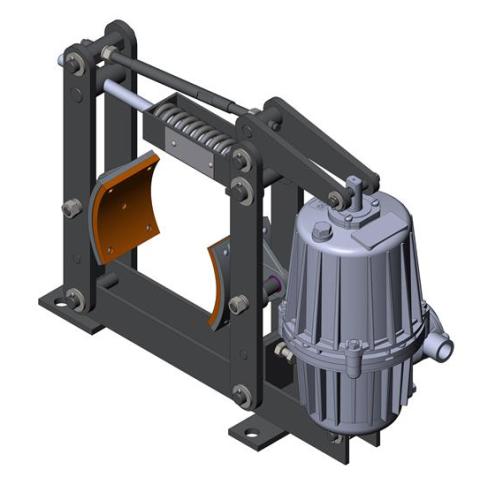

Крановый колодочный тормоз ТКГ-200 представляет сборное устройство из гидравлического электропривода и механической части.
Приводом служит гидротолкатель ТЭ-30, установленный на раму ТКГ-200.
Тормозные колодки высокого качества обеспечивают высокую износостойкость механического характера.
При установке тормозных механизмов данного типа необходимо выдерживать вертикальное положение устройства (с расположением оси тормозного шкива и основания крепления тормозного устройства в горизонтальной плоскости).
Маркировка и расшифровка ТКГ ГОСТО-200 У2:
- ТКГ - тормоз колодочный гидравлический,
- ГОСТО - торговая марка,
- 200 - диаметр тормозного шкива (мм),
- У - тип климатического исполнения,
- 2 - категория размещения.
Технические характеристики ТКГ-200:
|
Наименование параметра |
Значение |
|
Тормозной момент, Нм, не менее
|
300
|
|
Диаметр тормозного шкива, мм
|
200
|
|
Тип толкателя
|
ТЭ-30
|
|
Номинальное напряжение, В
|
380
|
|
Частота, Гц
|
50
|
|
Среднее усилие на штоке толкателя, Н
|
250
|
|
Номинальная мощность двигателя, кВт
|
0,25
|
|
Ход штока толкателя, мм
|
32
|
|
Масса тормоза без привода, кг, не более
|
18
|
|
Масса тормоза, кг, не более
|
27
|
Чертеж и размеры ТКГ-200:
|
Тип тормоза
|
Габаритные и установочные размеры, мм
|
||||||||||
|
H
|
H1
|
max.h
|
L
|
S
|
D
|
A
|
B
|
b
|
b1
|
d
|
|
|
ТКГ-200
|
445
|
170
|
32
|
175
|
8
|
200
|
350
|
150
|
60
|
120
|
18
|
Примечание:
Соблюдайте условия и правила эксплуатации. От исправности тормозного устройства зависят четкая, безопасная и безотказная работа кранов и других подъемно-транспортных механизмов.
Важно следить за состоянием и исправностью тормозных механизмов, поскольку от исправности тормоза зависит четкость, безопасность и безотказность работы крана. Надежность работы тормоза зависит от своевременного и правильного регулирования и обслуживания. В случае возникновения вопросов по регулировке тормоза, просьба запрашивать руководство по регулировке дополнительно!
