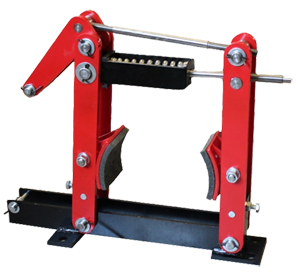

Тормоза колодочные (рамка) ТКГ-200
Тормоза колодочные ТКГ-200 широко применимы в механизмах металлургического, дорожно-строительного, подъемно-кранового оборудования и не только.
Механическая часть тормоза колодочного гидравлического ТКГ200 именуется рамой ТКГ-200.
Служит для установки гидравлического привода - толкателя типа ТЭ-30.
В случае потребности поставки ТКГ-200 в сборе с толкателем (ТЭ30) такое изделие будет именоваться тормоз ТКГ-200.
Производитель: Завод "Электроконтактор" (Россия / г. Челябинск).
В ассортименте выпускаемого нами оборудования доступны как отдельно рамы ТКГ, так и тормоза ТКГ в комплекте с гидротолкателями.
Тормозные устройства (рамы и тормоза) производства Завод "Электроконтактор" - прочные и надежные механизмы, с характерными внешними фирменными признаками.
Таблица параметров тех.характеристик ТКГ-200:
|
Наименование параметра
|
Значение
|
|
Тормозной момент, Нм, не менее
|
300
|
|
Диаметр тормозного шкива, мм
|
200
|
|
Тип толкателя
|
ТЭ-30
|
|
Номинальное напряжение, В
|
380
|
|
Частота, Гц
|
50
|
|
Среднее усилие на штоке толкателя, Н
|
250
|
|
Номинальная мощность двигателя, кВт
|
0,25
|
|
Ход штока толкателя, мм
|
32
|
|
Масса тормоза без привода, кг, не более
|
18
|
Чертеж и размеры ТКГ-200:
|
Тип
тормозного устройства |
Габаритные и установочные размеры, мм
|
||||||||||
|
H
|
H1
|
max.h
|
L
|
S
|
D
|
A
|
B
|
b
|
b1
|
d
|
|
|
ТКГ-200
|
445
|
170
|
32
|
175
|
8
|
200
|
350
|
150
|
60
|
120
|
18
|
Делайте свой выбор в пользу оборудования отечественного производства!
