Выключатель ВА 5135 125А

Выключатель ВА 5135 125А
Средняя: 4 (2 оценки)

Описание

ВА 5135 125А

Выключатель ВА 5135 125А предназначен для проведения тока в нормальном режиме и для отключения электрического тока во время коротких замыканий, перегрузок и снижениях напряжения. Так же применяется для оперативных (нечастых) отключений и включений электрической цепи.

Важно

Периодически выключатель необходимо осматривать (примерно через каждые 2000 включений) или один раз в год, но не реже.

Осмотр

Для того чтобы осмотреть выключатель, необходимо снять крышку, отвинтив крепящие винты. При осмотре нужно очистить выключатель от копоти и выплесков металла, трущиеся части механизмов свободного расцепления смазать смазкой ЦИ-АТИМ-221 ГОСТ 9433 или аналогичными смазками, проверить целостность пружин, дугогасительных камер, состояние контактов (на поверхности контактов должен быть видимый металлокерамический слой), проверить затяжку крепежа в местах подсоединения внешних проводников. Изделие неремонтопригодно. При неисправности подлежит замене.

Хранение

Хранить автоматические выключатели необходимо в упаковке предприятия в закрытом сухом и чистом помещении при отсутствии в окружающей среде пыли, кислотных и других паров, отрицательно влияющих на материалы выключателя и упаковку.

Технические характеристики

  • Страна производитель – Россия;
  • Производство – г. Челябинск, ООО Завод «Электроконтактор»;
  • Тип товара – автоматический выключатель;
  • Полюсов – 3 полюса;
  • Ток номинальный – 125А;
  • Ток – переменный (AC);
  • Частота тока – 50/60Гц;
  • Рабочее номинальное напряжение тока переменного – 400В;
  • Коммутационная предельная способность тока переменного – 20 кА;
  • Наличие свободных контактов – отсутствуют;
  • Привод – ручной;
  • Независимый расцепитель – отсутствует;
  • Расцепители – электромагнитный и тепловой;
  • Уставка расцепителей токов короткого замыкания – 1250А;
  • Наличие регулировки максимальных расцепителей тока – отсутствуют;
  • Импульсное номинальное напряжение – 8 кВ;
  • Напряжение изоляции – 690В;
  • Продолжительный номинальный ток – 125А;
  • Внешних проводников присоединение – переднее;
  • Крепление – на винты;
  • Установка – с креплением на панели стационарный;
  • Защита по IP – 20;
  • Категория размещения – УХЛ3;
  • Самостоятельное подключение доп.устройств – нет возможности;
  • Рабочие температуры – от +40 до -60С;
  • Вспомогательные контакты сигнализации – отсутствуют;
  • Наличие доп.оборудования – отсутствует;
  • Наличие доп.расцепителя – отсутствует;

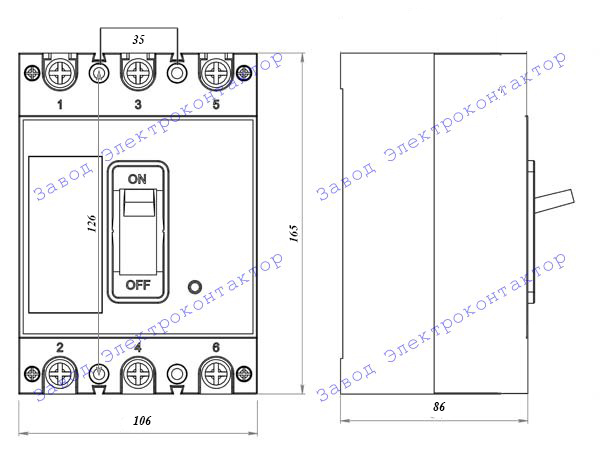

Внешний вид, габаритные, установочные и присоединительные размеры ВА-5135 (ВА5135)

Внешний вид, габаритные, установочные и присоединительные размеры ВА-5135

Ширина шин крепления - 21 мм;

Диаметр болта для крепления внешних проводников - 8 мм;

Диаметр посадочных отверстий - 5 мм;

Данные по упаковке:

В коробке - 15шт

Объем (1коробка) - 0,03 м3

Вес брутто (коробка) - 29,5 кг

Вес нетто (коробка) - 26,5 кг
