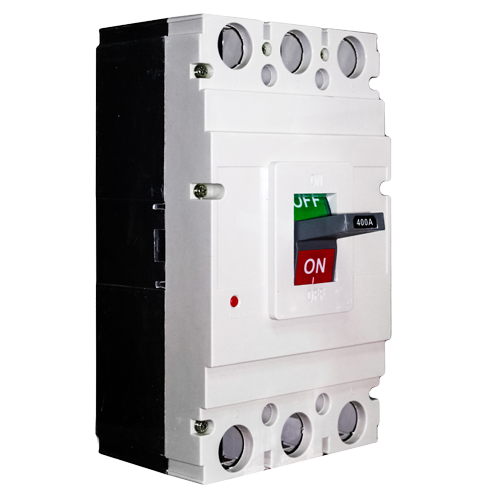

Выключатель ВА 5237 320А

Структура условного обозначения автоматического выключателя ВА5237:

  • ВА - выключатель автоматический;
  • 52 - цифровой индекс, указывающий на наличие теплового и магнитного расцепителей;
  • 37 - цифровой индекс, указывающий на габаритный размер согласно приведенного ниже чертежа.

При подаче напряжения на токоведущие шины выключателя, автомат проводит ток, в случае отключения (при сверхтоках) - тепловой и электромагнитный расцепитель отключают выключатель (положение выключено).

Таблица основных технических характеристик:

Наименование

Номинальный
ток, А

Номинальное
напряжение, В

Род
тока

Наличие
расцепителей

Характеристики
крепления

Возможность комплектации
доп. оборудованием

ВА5237 250А
250
380/660
АС
Тепловой, электромагнитный
под болт
да
ВА5237 320А
320
380/660
АС
Тепловой, электромагнитный
под болт
да
ВА5237 400А
400
380/660
АС
Тепловой, электромагнитный
под болт
да
ВА5237 630А
630
380/660
АС
Тепловой, электромагнитный
под болт
да

Внешний вид, габаритные, установочные и присоединительные размеры ВА-5237:

Наименование
выключателя

Размеры, мм

C
C1
E
F
G
G1
H
H1
H2
H3
H4
H5
L
L1
L2
W
W1
A
B
d
ВА 5237 250А
102
-
50
22
23
11,5
86
110
24
4
5
-
165
360
144
105
35
35
126
5,5
ВА 5237 320А
102
179
90
62
28
13
104
155
38
6
6
2,5
257
457
225
140
44
44
194
7
ВА 5237 400А
102
179
90
62
28
13
104
155
38
6
6
2,5
257
457
225
140
44
44
194
7
ВА 5237 630А
134
184
89
65
40
13,5
111
160
44
6
3,5
4,5
270
470
234
182
58
58
200
7

Внешний вид, габаритные, установочные и присоединительные размеры ВА-5237

Особенности: лучшая цена для номинального тока 320А.
