Выключатель ВА 5341 с МРТ2

Выключатели серии ВА5341 (400-1000А) c блоком МРТ2, МРТ4 РП (ручной привод) / ЭП (электропривод) предназначены для защиты от токов перегрузки, токов короткого замыкания, токов включения с выдержками времени при к.з.: мгн; 3 сек.; 6сек.; 12сек.; 18сек.

Структура условного обозначения выключателя ВА-5341 Х1Х2Х3 Х4:

  • ВА - выключатель автоматический;
  • 53 - серия выключателя;
  • 41 - номинальный ток выключателя до 1 000А;
  • Х1 - 33, 34 – трёхфазный;
  • Х2 - 18 – стационарный; 47 - стационарный с независимым расцепителем;
  • Х3 - 10 - без привода; 30 - двигательный (электромагнитный) привод;
  • Х4 - климатическое исполнение и категория размещения.

Технические характеристики ВА5341 с МРТ:

Наименование параметра

Значение

Исполнение
340010
Номинальный ток выключателя
400, 500, 800, 1000 А
Номинальное напряжение переменного тока
до 380В
Частота тока
50-60Гц
Число полюсов
3
Климатическое исполнение и категория размещения
УХЛ3 и У3
Присоединение:
- для стационарных
- для выдвижных

переднее, алюминиевой шиной
заднее, алюминиевой шиной
Наличие максимальных расцепителей
полупроводниковый
электромагнитный
Тип защиты
Блок МРТ
Напряжение э/м привода  частотой 50 Гц:
- переменный ток
- постоянный ток

220, 380, 660 В
110, 220 В

Внешний вид, габаритные и установочные размеры ВА5341 с блоком МРТ:

Внешний вид, габаритные и установочные размеры ВА5341 с блоком МРТ

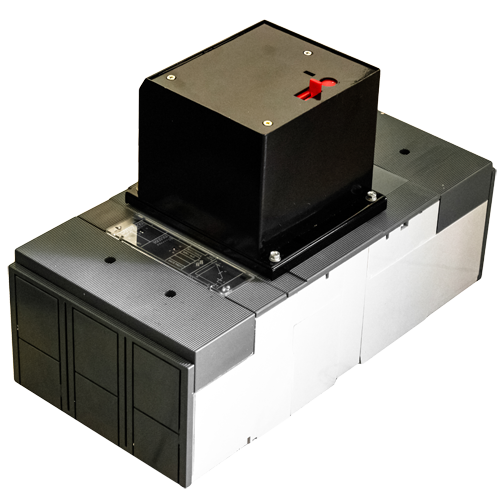

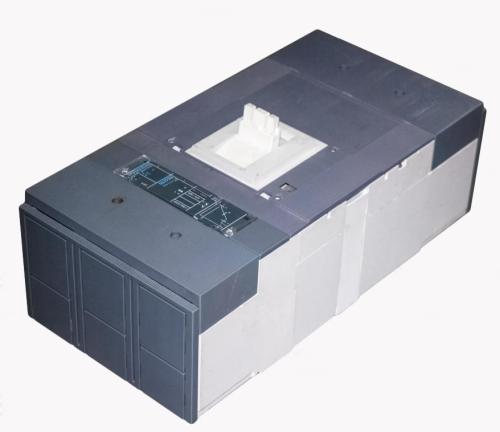

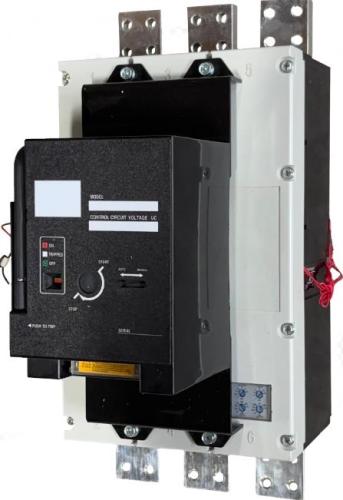

Внешний вид

Полупроводниковый расцепитель МРТ-2 позволяет:

  • регулировать номинальный ток автоматического выключателя в диапазоне 0,4 In-1,0 In (для автоматов ВА53-41 500А-1250А);
  • настраивать отключение максимального расцепителя тока под требуемые условия эксплуатации 1,5In; 2In; 4In; 6In; 8In; 10In;12In; 13In;
  • защищать от токов включения с выдержкой времени 3 сек.; 6сек.; 12сек.; 18сек.

В зависимости от требуемого исполнения автоматический выключатель ВА-5341 может включать:

  • Независимый расцепитель
  • Полупроводниковый расцепитель
  • Доп. контакты
  • Электромагнитный расцепитель
  • Тепловой расцепитель
  • Стационарное исполнение
  • Электропривод
  • Ручной привод

Возможны другие исполнения в зависимости от требований заказчика.

По заявке Покупателя возможно изготовление автоматов ВА-5341 с полупроводниковым расцепителем МРТ-2, МРТ-4.

За дополнительной информацией обращайтесь в офис продаж.
