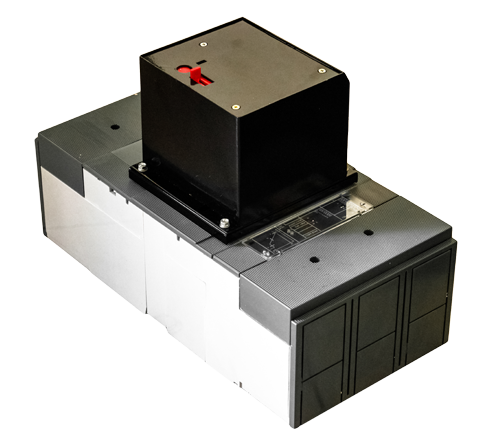

Сертификат: Выключатели автоматические - сертификатВыключатель ВА 5343 с МРТ2
Выключатели серии ВА5343 (1600А) c блоком МРТ ЭП (электропривод) предназначены для защиты от токов перегрузки, токов короткого замыкания, токов включения с выдержками времени при к.з.: мгн; 3 сек.; 6сек.; 12сек.; 18сек.
Преимущества
- Регулировка номинального тока автоматического выключателя: 630, 1000, 1250, 1600.
- Регулировка отключения диапазона отключения магнитного расцепителя.
- Временные регулировки.
- Дистанционное управление.
- Высокая отключающая способность.
Структура условного обозначения
ВА Х1Х2Х3Х4 Х5Х6Х7Х8Х9Х10-Х11
- ВА - Выключатель автоматический (автоматическое отключение);
- Х1Х2 (53) - типоисполнение;
- Х3Х (43) - номинальный ток до 1600А;
- Х5Х6 (33/34) - трехполюсное исполнение, наличие теплового и электромагнитного расцепитесь;
- Х7Х8 - наличие дополнительных сборочных единиц (где 11-наличие дополнительных контактов; 18, 47-наличие электронного расцепитесь);
- Х9Х10 - тип привода и исполнения (где 10-ручной привод стационарный, 30-электромагнитный привод стационарный);
- Х11 - климатическое исполнение.
Выключатель состоит из следующих узлов:
- корпус выключателя, контактные пары, дугогасительные камеры, токоведущие шины, отключающая рычажная система, рейка тепловые расцепители, магнитные расцепители, электронный блок МРТ, независимый расцепитель, электромагнитный привод.
Стандартное исполнение выполнено с передним присоединением.
По заказу изготавливаются выключатели с задним присоединениям.
Выключатели изготавливаются стационарного крепления на монтажную панель.
Технические характеристики ВА5343 с МРТ:
ВА 5343 331810/341810
- Номинальный ток - 1600А;
- Номинальное напряжение - 690В;
- Отключающая способность - 50кА;
- Наличие электронного блока МРТ - да;
- Тип привода - ручной;
- Регулировки задержки по времени срабатывания - 3/6/12/18 сек.;
- Способ присоединения проводников - переднее/заднее;
- Способ крепления - винт;
ВА 5343 334710/344710
- Номинальный ток - 1600А;
- Номинальное напряжение - 690В;
- Отключающая способность - 50кА;
- Наличие электронного блока МРТ - да;
- Тип привода - электромагнитный;
- Регулировки задержки по времени срабатывания - 3/6/12/18 сек.;
- Способ присоединения проводников - переднее/заднее;
- Способ крепления - винт;
ВА 5343 331830/341830
- Номинальный ток - 1600А;
- Номинальное напряжение - 690В;
- Отключающая способность - 50кА;
- Наличие электронного блока МРТ - да;
- Тип привода - электромагнитный;
- Регулировки задержки по времени срабатывания - 3/6/12/18 сек.;
- Способ присоединения проводников - переднее/заднее;
- Способ крепления - винт;
ВА 5343 334730/344730
- Номинальный ток - 1600А;
- Номинальное напряжение - 690В;
- Отключающая способность - 50кА;
- Наличие электронного блока МРТ - да;
- Тип привода - электромагнитный;
- Регулировки задержки по времени срабатывания - 3/6/12/18 сек.;
- Способ присоединения проводников - переднее/заднее;
- Способ крепления - винт;

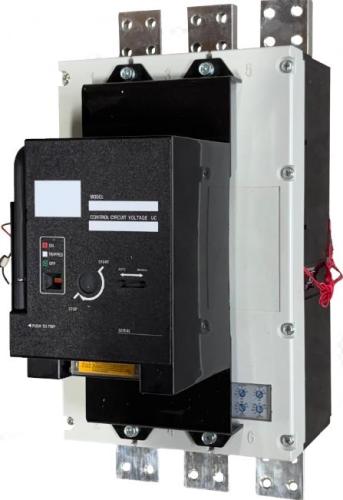

Внешний вид, габаритные и установочные размеры ВА5343 с блоком МРТ:
Полупроводниковый расцепитель МРТ-2 позволяет:
- регулировать номинальный ток автоматического выключателя в диапазоне 0,4 In-1,0 In (для автоматов ВА53-43 640А-1600А);
- настраивать отключение максимального расцепителя тока под требуемые условия эксплуатации 1,5In; 2In; 4In; 6In; 8In; 10In;12In; 13In;
- защищать от токов включения с выдержкой времени 3 сек.; 6сек.; 12сек.; 18сек.
В зависимости от требуемого исполнения автоматический выключатель ВА-5343 может включать:
- Независимый расцепитель
- Полупроводниковый расцепитель
- Доп. контакты
- Электромагнитный расцепитель
- Тепловой расцепитель
- Стационарное исполнение
- Электропривод
- Ручной привод
Возможны другие исполнения в зависимости от требований заказчика.
По заявке Покупателя возможно изготовление автоматов ВА-5343 с полупроводниковым расцепителем МРТ-2, МРТ-4.
За дополнительной информацией обращайтесь в офис продаж.
Данные по упаковке:
В коробке - 1шт
Объем - 0,07 м3
Вес брутто (коробка) - 26 кг
Вес нетто (коробка) - 24 кг
