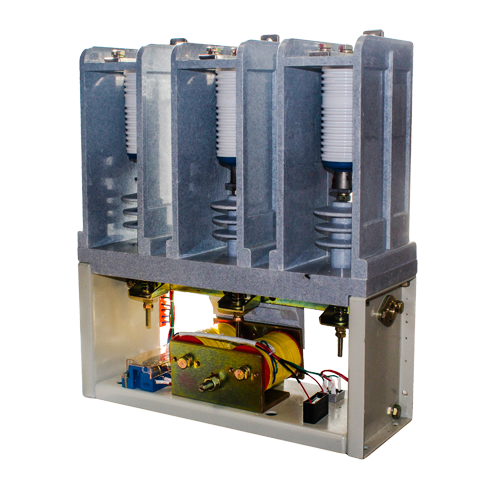

Сертификат: Контакторы - сертификатТрехполюсный высоковольтный вакуумный контактор КВТ-10-4/400А производства Завод "Электроконтактор" отличается высокопрочным жестким изолированным корпусом и высоконадежным управляющим механизмом, что обуславливает высокую надежность изделия (в особенности в части безопасности и гарантии качества).
Предназначение аппарата:
для осуществления коммутационных операций приемников электроэнергии на предприятиях промышленного сектора в сетях и электрических установках на номинальное напряжение 10кВ трехфазного переменного тока частотой 50Гц.
Рабочим положением в пространстве является вертикальное контактора.
Маркировка и значения обозначений контактора КВТ-10-4/400 Х2 Х3:
- КВТ - контактор вакуумный трехполюсный,
- 10 - номинальное напряжение (кВ),
- 4 - номинальный ток отключения (кА),
- 400 - номинальный ток 400 Ампер,
- Х2 - климатическое исполнение и категория размещения,
- Х3 - номинальное напряжение цепей питания привода (В).
Технические характеристики КВТ-10-4 400А:
|
Наименование параметра
|
Значение
|
|
Номинальное напряжение
|
10 кВ
|
|
Номинальный ток
|
400 А
|
|
Номинальная рабочая частота
|
600 раз/час
|
|
Механическая долговечность
|
750000 цикл.
|
|
Расстояние размыкания контактов
|
5±0,5 мм
|
|
Номинальное напряжение цепей питания привода:
- переменного тока - постоянного тока |
220 В
110, 220 В
|
|
Диапазон напряжений цепей питания привода:
- при номинальном напряжении 220 В - при номинальном напряжении 110 В |
187–242 93–121 |
Внешний вид, габаритные, установочные и присоединительные размеры КВТ-10-4 400А представлены на чертеже:
Особенности размещения:
Вакуумный контактор КВТ-10 подлежит установке (в вертикальном положении) в электротехнических установках, размещенных под навесом (что выражается в характеристике категории размещения - 2).
Безопасность конструкции контактора соответствует степени защиты IP 00.
Параметры окружающей среды: невзрывоопасная, с содержание коррозионно-активных реагентов по ГОСТ 15150–69 для атмосферы типа II.
Вакуумный контактор оснащен блоком для защиты от перенапряжения и перегорания катушек. Данное конструкторское решение запатентовано.
