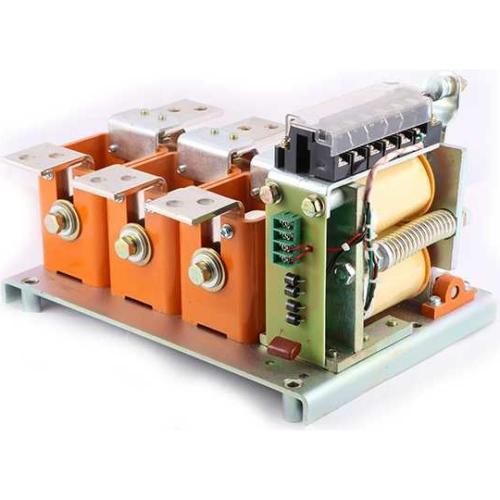

Сертификат: Контакторы - сертификатТрехполюсный высоковольтный вакуумный контактор КВТ10 номинальным током 630А предназначен для совершения коммутационных операций приемников электроэнергии на предприятиях промышленного сектора в сетях и электрических установках на номинальное напряжение 10кВ трехфазного переменного тока частотой 50Гц.
Высоковольтные вакуумные контакторы серии КВТ-10 производства Завод "Электроконтактор" отличаются высокопрочным жестким изолированным корпусом и высоконадежным управляющим механизмом. Это обеспечивает высокую степень надежности электроизделия.
Безопасность конструкции контактора соответствует степени защиты IP00.
Маркировка и значения обозначений контактора КВТ-10-4/630 Х2 Х3:
- КВТ - контактор вакуумный трехполюсный,
- 10 - номинальное напряжение 10 кВ,
- 4 - номинальный ток отключения 4 кА,
- 400 - номинальный ток 630 Ампер,
- Х2 - климатическое исполнение и категория размещения,
- Х3 - номинальное напряжение цепей питания привода (В).
Технические характеристики КВТ-10-4 630А:
|
Наименование параметра
|
Значение
|
|
Номинальное напряжение
|
10 кВ
|
|
Номинальный ток
|
630 А
|
|
Номинальная рабочая частота
|
600 раз/час
|
|
Механическая долговечность
|
750000 цикл.
|
|
Расстояние размыкания контактов
|
5±0,5 мм
|
|
Номинальное напряжение цепей питания привода:
- переменного тока - постоянного тока |
220 В
110, 220 В
|
|
Диапазон напряжений цепей питания привода:
- при номинальном напряжении 220 В - при номинальном напряжении 110 В |
187–242 93–121 |
Внешний вид, габаритные, установочные и присоединительные размеры КВТ-10-4 630А представлены на чертеже:
Эксплуатационные особенности:
- Вертикальное рабочее положением в пространстве.
- Параметры окружающей среды: невзрывоопасная, с содержание коррозионно-активных реагентов по ГОСТ 15150–69 для атмосферы типа II.
Примечание:
помните о важности соблюдения правил по выполнению и соблюдению установки и размещения изделия в электроустановках, размещенных под навесом (категории размещения - 2).
Вакуумный контактор оснащен блоком для защиты от перенапряжения и перегорания катушек. Данное конструкторское решение запатентовано.
