Сертификат: Контакторы - сертификатТрехполюсный высоковольтный вакуумный контактор КВТ10 номинальным током 630А предназначен для совершения коммутационных операций приемников электроэнергии на предприятиях промышленного сектора в сетях и электрических установках на номинальное напряжение 10кВ трехфазного переменного тока частотой 50Гц.
Высоковольтные вакуумные контакторы серии КВТ-10 производства Завод "Электроконтактор" отличаются высокопрочным жестким изолированным корпусом и высоконадежным управляющим механизмом. Это обеспечивает высокую степень надежности электроизделия.
Безопасность конструкции контактора соответствует степени защиты IP00.
Маркировка и значения обозначений контактора КВТ-10-4/630 Х2 Х3:
КВТ - контактор вакуумный трехполюсный,
10 - номинальное напряжение 10 кВ,
4 - номинальный ток отключения 4 кА,
400 - номинальный ток 630 Ампер,
Х2 - климатическое исполнение и категория размещения,
Х3 - номинальное напряжение цепей питания привода (В).
Эксплуатационные особенности:
Вертикальное рабочее положением в пространстве.
Параметры окружающей среды: невзрывоопасная, с содержание коррозионно-активных реагентов по ГОСТ 15150–69 для атмосферы типа II.
Примечание:
помните о важности соблюдения правил по выполнению и соблюдению установки и размещения изделия в электроустановках, размещенных под навесом (категории размещения - 2).

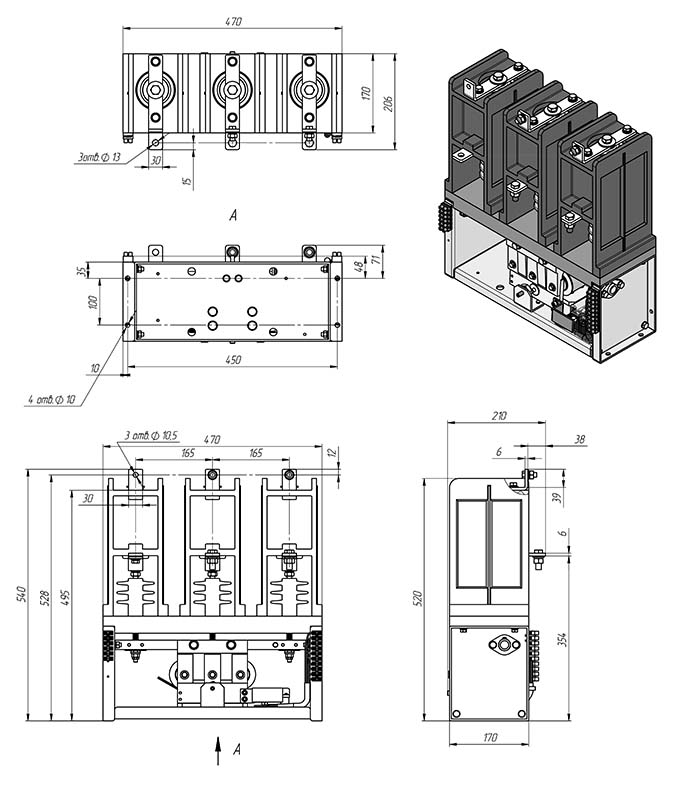

Внешний вид, габаритные, установочные и присоединительные размеры КВТ-10-6 630А представлены на чертеже:
Вакуумный контактор оснащен блоком для защиты от перенапряжения и перегорания катушек. Данное конструкторское решение запатентовано.
