Сертификат: ПускателиПускатель ПМЛ-3100 32А 1з УХЛ4 Б

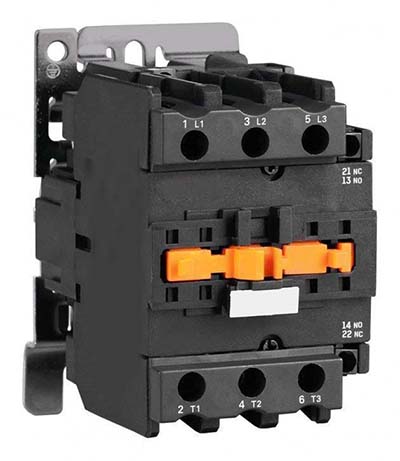

Пускатель ПМЛ-3100 УХЛ4 Б - это электромагнитный пускатель 3-й величины в климатическом исполнении УХЛ4 (умеренный и холодный климат, категория размещения 4), предназначенный для дистанционного пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором напряжением до 660 В.
Модель имеет номинальный ток 32А, оснащена одним замыкающим вспомогательным контактом (1з) и выполнена в открытом исполнении (IP00/IP20) для монтажа в шкафы управления. Климатическое исполнение УХЛ4 Б означает, что пускатель рассчитан на эксплуатацию при температурах до -60°C (категория размещения 4) и имеет среднюю износостойкость (класс Б)
Основные технические характеристики
- Производство: Россия, г. Челябинск
- Производитель: ООО Завод "Электроконтактор"
- Номинальное рабочее напряжение Ue: 380В
- Частота: 50Гц, Гост - 29322
- Номинальное напряжение по изоляции Ui: 690В
- Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
- Степень загрязнения: 3 ГОСТ IEC 60947-1
- Коммутационная среда: воздух.
- Число полюсов: 3
- Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
- Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
- Способ крепления: винтовой, DIN рейка
- Номинальный ток Ie (АС-3, 380-400В): 32А
- Количество главных контактов: 3 замыкающих (3НО)
- Количество вспомогательных контактов: 1 замыкающий (1з / 1НО)
- Напряжение катушки управления: 220В, 230В, 380В, 400В (в зависимости от модификации)
- Род тока катушки: Переменный (AC)
- Механическая износостойкость (класс Б): 10 млн циклов
- Коммутационная износостойкость (класс Б): 1,0-1,6 млн циклов
- Степень защиты: IP00 / IP20
- Климатическое исполнение: УХЛ4 (от -60°C)
- Диапазон рабочих температур: от -40°C до +40°C
Габаритные размеры
Рекомендации по подбору дополнительного оборудования
- Тепловое реле: РТЛ-1xxx (диапазон уставок под ток двигателя)
- Автоматический выключатель: Номинал 40-50 А, характеристика C или D
- Кабель силовой (медь): ВВГнг(А)-LS 4×6 мм²
- Кабель управления: КУПР 7×0,75
- Кнопочный пост (нереверсивный): ПКЕ 212-2У3 («Пуск», «Стоп»)
- Контактная приставка: ПКЛ (для увеличения вспомогательных контактов)
Меры безопасности
- Степень защиты IP00/IP20 - Пускатель предназначен для установки в закрытые шкафы, исключающие доступ к токоведущим частям при работающем оборудовании.
- Нулевая защита - Встроенная функция исключает самопроизвольный запуск двигателя при восстановлении напряжения после отключения.
- Заземление - При установке в металлический шкаф корпус шкафа должен быть заземлен.
- Отключение перед обслуживанием - Все работы по монтажу и обслуживанию производятся только при снятом напряжении.
- Проверка напряжения катушки - Перед подключением необходимо сверить паспортное напряжение катушки с напряжением источника управления.
