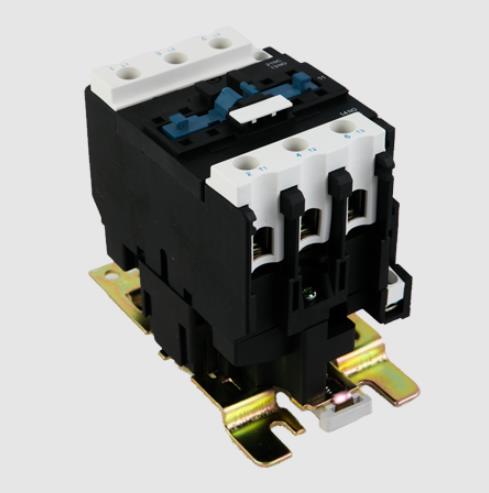

Пускатель ПМЛ-5300 80А

Пускатель ПМЛ-5300 80А реверсивный

Пускатель магнитный ПМЛ-5300 80А - это реверсивный электромагнитный контактор (пускатель) 5-й величины, предназначенный для дистанционного пуска, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором в сетях переменного тока напряжением до 660 В частотой 50/60 Гц.

Изделие рассчитано на номинальный ток 80 А (категория АС-3) и коммутацию электродвигателей мощностью 37 кВт при напряжении 380-400В. Модель выполнена в открытом исполнении (IP00) для монтажа в шкафы управления и распределительные устройства, не имеет встроенного теплового реле (требуется установка внешнего РТЛ) и оснащена встроенными вспомогательными контактами 2 замыкающих + 2 размыкающих (2НО+2НЗ).

Ключевая особенность ПМЛ-5300 - реверсивное исполнение, представляющее собой два контактора, смонтированных и сблокированных в одном корпусе с механической блокировкой, исключающей одновременное включение обоих аппаратов и предотвращающей короткое замыкание при реверсе. Климатическое исполнение УХЛ4 обеспечивает работоспособность при температурах до -60°C. Универсальный способ монтажа позволяет устанавливать пускатель как на DIN-рейку (35 мм), так и на монтажную панель винтами.

Основные технические характеристики ПМЛ-5300 80А

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Номинальный ток Ie (АС-3, 380-400В): 80А
• Макс. мощность двигателя (АС-3, 380-400В): 37 кВт
• Номинальное напряжение изоляции Ui: 660 В
• Количество главных контактов: 2×3 замыкающих (2×3НО) - два контактора
• Количество вспомогательных контактов: 2 замыкающих + 2 размыкающих (2НО+2НЗ)
• Степень защиты (базовое исполнение): IP00
• Климатическое исполнение: УХЛ4 (от -60°C до +40°C)
• Температура эксплуатации: от -40°C до +55°C
• Механическая износостойкость (исп. Б): 5 млн циклов
• Коммутационная износостойкость (исп. Б): 0,75 млн циклов
• Частота включений (без нагрузки/с нагрузкой): 3600 / 600 вкл/час

Вспомогательные контакты (2НО + 2НЗ)

Ключевое отличие ПМЛ-5300 от базовой модели - расширенный набор вспомогательных контактов :

• 2 Замыкающих (НО) 2з (2NO) - Цепи самоподхвата, сигнализация включения (2 цепи)
• 2 Размыкающих (НЗ) 2р (2NC) - Электрическая блокировка, сигнализация отключения (2 цепи)

Характеристики вспомогательных контактов:

• Номинальное напряжение: до 660 В (AC)
• Номинальный ток: до 10 А (АС-15)
• Способ подключения: винтовое соединение

Такое количество контактов позволяет реализовывать сложные схемы управления с разветвленной сигнализацией и несколькими цепями блокировки без использования дополнительных контактных приставок.

Конструктивные особенности

1. Реверсивное исполнение с механической блокировкой - конструкция включает два контактора, смонтированных и сблокированных в одном корпусе с механической блокировкой, исключающей одновременное включение обоих аппаратов и предотвращающей короткое замыкание при реверсе
2. Расширенные вспомогательные контакты 2НО+2НЗ - позволяют реализовывать сложные схемы управления с разветвленной сигнализацией и электрической блокировкой без дополнительных приставок
3. Высокая коммутационная способность - управление двигателями мощностью до 37 кВт при 380-400В
4. Универсальный монтаж - возможность установки как на DIN-рейку 35 мм (защелкиванием), так и винтами на монтажную панель
5. Степень защиты IP00 - пускатель предназначен для установки в закрытые шкафы и панели, защищенные от попадания воды, пыли и посторонних предметов
6. Нулевая защита - при падении напряжения до 70% от номинала или его полном исчезновении контакты размыкаются, исключая самопроизвольный запуск двигателя при восстановлении напряжения
7. Климатическая устойчивость УХЛ4 - исполнение позволяет эксплуатировать пускатель при температурах до -60°C
8. Отсутствие встроенного теплового реле - пускатель не оснащен тепловой защитой, что позволяет гибко подбирать внешнюю защиту под конкретные условия. Для защиты двигателя от перегрузок и обрыва фаз требуется установка внешнего теплового реле серии РТЛ
9. Возможность установки дополнительных приставок - конструкция контактора допускает установку дополнительных контактных приставок

Области применения

Пускатель ПМЛ-5300 80А широко используется для управления электродвигателями мощностью до 37 кВт в реверсивных схемах в различных отраслях промышленности :

• Крановое и лифтовое оборудование - Управление механизмами подъема и передвижения (мостовые краны, лифты)
• Насосное оборудование - Управление мощными насосами водоснабжения, водоотведения
• Вентиляционные системы - Управление приточными и вытяжными установками, системами дымоудаления
• Станкостроение - Управление тяжелыми металлообрабатывающими станками с реверсом
• Компрессорное оборудование - Управление промышленными компрессорами
• Конвейерное оборудование - Управление приводными станциями с изменением направления движения
• Системы автоматизации - Управление исполнительными механизмами, системы АВР
• Тепловое оборудование - Управление тепловыми завесами, печами, нагревательными элементами

Допустимые условия эксплуатации

• Температура окружающего воздуха от -40°C до +55°C
• Климатическое исполнение УХЛ4 (нижний предел) до -60°C
• Относительная влажность до 80% при +25°C (без конденсации)
• Высота над уровнем моря не более 2000 м
• Степень загрязнения окружающей среды 3
• Степень защиты IP00 монтаж в закрытые шкафы и панели
• Рабочее положение вертикальное

Преимущества ПМЛ-5300 80А

1. Реверсивное исполнение с механической блокировкой - два контактора в одном корпусе для изменения направления вращения двигателя без риска короткого замыкания
2. Расширенные вспомогательные контакты 2НО+2НЗ - для реализации сложных схем управления с разветвленной сигнализацией и электрической блокировкой
3. Оптимальная мощность - управление двигателями до 37 кВт при 380-400В
4. Универсальный монтаж - DIN-рейка 35 мм или винтовое крепление на панель
5. Климатическая устойчивость УХЛ4 - работа при температурах до -60°C
6. Широкий выбор напряжений катушки - от 24В до 660В переменного тока
7. Высокая износостойкость - 5 млн механических циклов, 0,75 млн коммутационных циклов
8. Нулевая защита - исключает самопроизвольный запуск при восстановлении напряжения
9. Совместимость с тепловыми реле РТЛ - полная защита электродвигателя в комплекте с внешним реле
10. Российское производство — продукция ООО Завод "Электроконтактор"
