ПМЛ 5100 125А

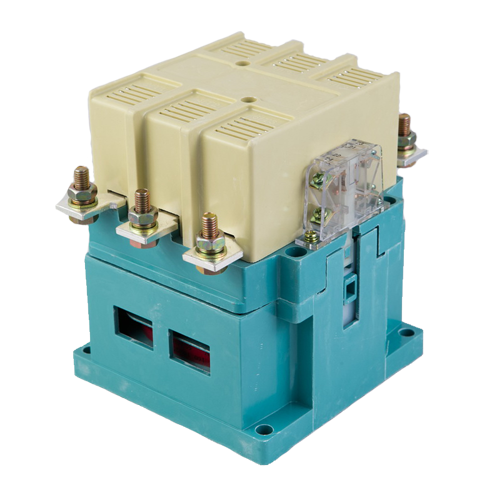

Пускатель ПМЛ-5100 125А 55кВт IP00

Пускатель ПМЛ-5100 - это нереверсивный электромагнитный контактор (пускатель) пятой величины, предназначенный для дистанционного пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором, а также для управления другими нагрузками в цепях переменного тока напряжением до 660 В частотой 50 и 60 Гц .

Изделие рассчитано на номинальный ток 125 А (категория АС-3) и коммутацию электродвигателей мощностью до 55 кВт при напряжении 380 В . Пускатель выполнен в открытом исполнении (IP00) для монтажа в шкафы управления, комплектные распределительные устройства (КРУ), крановые панели и другое электротехническое оборудование .

Ключевая особенность ПМЛ-5100 - высокая надежность и ресурс работы. Модель не имеет встроенного теплового реле, что позволяет гибко комплектовать устройство необходимыми элементами внешней защиты (тепловое реле РТЛ-5xxx или автоматический выключатель с тепловым расцепителем).

Основные технические характеристики ПМЛ-5100 125А

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Ток номинальный: 125А
• Катушка управления напряжением: 380В
• Ток катушки управления: переменный
• Защита по IP: 00
• Категория размещения: УХЛ4
• Количество главных контактов: 3 замыкающих (3НО)
• Количество вспомогательных контактов (базовое): 1 замыкающий + 1 размыкающий (1НО+1НЗ)
• Механическая износостойкость: 3-10 млн. циклов
• Коммутационная износостойкость: 0,3-1,0 млн. циклов

Области применения

Пускатель ПМЛ-5100 125А применяется в стационарных установках для управления мощными электродвигателями и другим оборудованием :

• Крановое и лифтовое оборудование - Механизмы подъема и передвижения (мостовые краны, козловые краны, тельферы, лифты)
• Насосные станции - Управление мощными насосами водоснабжения и водоотведения
• Вентиляционные системы - Промышленная вентиляция на крупных предприятиях
• Компрессорное оборудование - Управление промышленными компрессорами
• Конвейерные линии - Приводные станции мощных транспортеров
• Станки и обрабатывающие центры - Тяжелое металлообрабатывающее оборудование
• Системы АВР - Автоматическое переключение между вводами
• Тепловые завесы и печи - Управление нагревательными элементами

Условия эксплуатации и обслуживания

Допустимые условия эксплуатации

• Температура окружающего воздуха от -40°C до +40°C
• Температура (кратковременно) до +55°C (со снижением тока 10%)
• Относительная влажность до 80% при +25°C (без конденсации)
• Высота над уровнем моря не более 2000 м (до 4300 м со снижением тока 10%)
• Степень защиты IP00 для монтажа в шкафы и панели
• Группа условий эксплуатации М7 по ГОСТ 17516.1-90
• Рабочее положение вертикальное (отклонение до 15°)

Преимущества ПМЛ-5100 125А

1. Высокая коммутационная способность - мощность двигателя до 55 кВт при 380В (125А АС-3)
2. Гибкость комплектации - отсутствие встроенного теплового реле позволяет подобрать внешнюю защиту под конкретные условия
3. Расширенный ряд модификаций - возможность выбора исполнения с 1НО+1НЗ, 2НО+2НЗ или 3НО+3НЗ
4. Высокая износостойкость - механическая износостойкость до 10 млн циклов
5. Универсальность монтажа - возможность установки как на DIN-рейку, так и на монтажную панель (в исполнении «М»)
6. Климатическая устойчивость - исполнение УХЛ4 для работы при температурах до -60°C
7. Широкий выбор напряжений катушки - от 24В до 380В переменного тока
8. Совместимость с микропроцессорной техникой - возможность установки ограничителей перенапряжения ОПН
9. Ремонтопригодность - возможность замены контактов и катушек
