Пускатель ПМЛ-4110 65А

Пускатель ПМЛ-4110 65А

Пускатель ПМЛ-4110 - это нереверсивный электромагнитный пускатель четвертой величины, предназначенный для дистанционного пуска, остановки и защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором мощностью до 30 кВт при напряжении до 380В переменного тока частотой 50 и 60 Гц .

Изделие рассчитано на номинальный ток 65А и напряжение изоляции до 690В. Пускатель выполнен в корпусе из термостойкой пластмассы. Модель не имеет встроенного теплового реле, что позволяет гибко комплектовать устройство необходимыми элементами защиты .

Ключевая особенность ПМЛ-4110 - увеличенный номинальный ток 65А по сравнению со стандартными моделями ПМЛ-4100 (63А), что обеспечивает дополнительный запас по току для работы в тяжелых условиях и при повышенной температуре окружающей среды . Универсальное крепление позволяет монтировать пускатель как на DIN-рейку, так и на монтажную панель винтами

Основные технические характеристики ПМЛ-4110 65А

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Ток: In, 65А
• Износостойкость: 0,3 млн циклов
• Категория размещения: У2, У3, УХЛ2, УХЛ3
• Степень защиты: IP20 / IP54 (в зависимости от исполнения)
• Диапазон рабочих температур, °C: -40…+50
• Относительная влажность: 80% при +25°C

Области применения

Пускатель ПМЛ-4110 65А применяется в стационарных установках для управления электродвигателями мощностью до 30 кВт и другими нагрузками :

• Конвейерные линии и транспортеры - управление приводными станциями конвейеров
• Насосные станции и компрессорное оборудование - управление насосами и компрессорами
• Вентиляционные системы - промышленная и общеобменная вентиляция
• Станки и обрабатывающие центры - металлообрабатывающее и деревообрабатывающее оборудование
• Системы автоматического ввода резерва (АВР) - переключение между вводами
• Лифтовое и подъемно-транспортное оборудование - лифты, эскалаторы
• Коммутация осветительных сетей - управление освещением промышленных объектов
• Тепловые пушки и системы отопления - сезонное оборудование
• Крановое оборудование - механизмы передвижения (в нереверсивных схемах)

Меры безопасности:

• Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
• Монтаж пускателя и контактора должен быть выполнен с обязательным обеспечением необходимого уровня защиты от прямого или косвенного воздействия электрического тока – не менее Класс 1 по способам защиты, ГОСТ Р 58698-2019.
• Расстояние от металлических заземленных частей до открытых контактных зажимов пускателя и контактора должно быть не менее 15мм, до других частей пускателя и контактора (кроме плоскости крепления) не менее 5мм.

Порядок работы

• После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты.
• Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.
• При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.

Условия эксплуатации и обслуживания

• Температура окружающего воздуха от -40°C до +50°C (УХЛ4 - до -60°C)
• Относительная влажность 80% при +25°C (без конденсации)
• Высота над уровнем моря не более 2000 м
• Окружающая среда не содержит агрессивных газов и паров, значительного количества пыли
• Рабочее положение вертикальное (отклонение не более 5°)

Регламент обслуживания:

1. Периодичность: 1 раз в 6 месяцев (при нормальных условиях эксплуатации)
2. Визуальный осмотр: отсутствие повреждений изоляции, коррозии, следов перегрева, состояние дугогасительных камер
3. Проверка затяжки винтовых соединений: силовые клеммы - момент затяжки согласно паспорту
4. Очистка: удаление пыли и грязи с поверхности пускателя
5. Контакты: при нормальной эксплуатации чистка контактов не требуется - любое удаление приработавшегося материала сокращает износостойкость. Только при сильном оплавлении допускается обработка мелким надфилем

Отличие ПМЛ 4110:

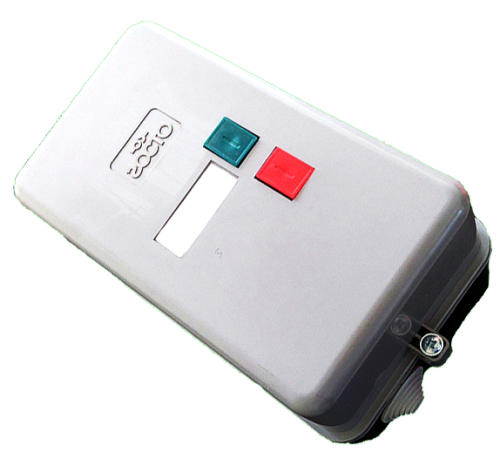

ПМЛ 4110 выпускаются в базовой комплектации без приставок, но в оболочке, защищающей от внешней среды.

• Долговечный
• Колоссальная прочность
• Защищенные от случайных прикосновений клеммы
• Сверхбольшая коммутируемая способность
• Минимальная трудозатрата при монтаже
• Соответствие международным и отечественным стандартам

Почему нужно покупать крановое и низковольтное оборудование у завода Электроконтактор?

Потому что наши цены самые конкурентоспособные.  И еще наша продукция проходит многоэтапную проверку на качество сборки, на надежность срабатывания и так далее.

Завод «Электроконтактор» осуществляет поставку пускателей ПМЛ-4110 всех исполнений (напряжения катушки от 24В до 660В, исполнения по износостойкости А/Б/В, климатические исполнения У3 и УХЛ4) . Возможно изготовление нестандартных исполнений под заказ.

Для получения актуальной информации о ценах и сроках поставки обращайтесь к менеджерам отдела продаж: +7 (351) 2-777-444
