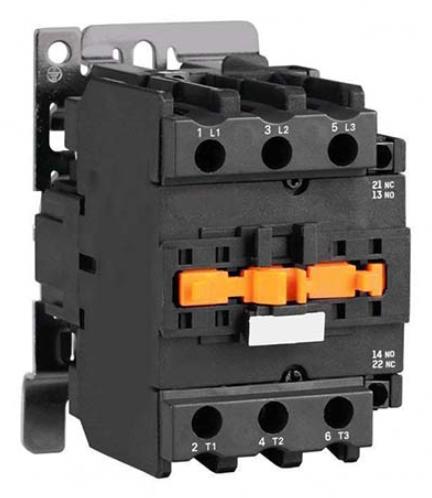

Пускатель ПМЛ-4202 65А

Пускатель ПМЛ-4202 65А 2з+2р IP20

Пускатель магнитный ПМЛ-4202 65А - это нереверсивный электромагнитный контактор (пускатель) 4-й величины, оснащенный встроенным тепловым реле и максимальным для 4-й величины набором вспомогательных контактов - 2 замыкающих + 2 размыкающих (2НО+2НЗ). Изделие предназначено для дистанционного пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в сетях переменного тока напряжением до 660 В частотой 50/60 Гц, а также для их защиты от перегрузок и токов, возникающих при обрыве одной из фаз.

Пускатель рассчитан на номинальный ток 65 А (категория АС-3) и коммутацию электродвигателей мощностью 30 кВт при напряжении 380-400В. Модель выполнена в открытом исполнении (IP20) для монтажа в шкафы управления и распределительные устройства, имеет встроенное тепловое реле и расширенный набор вспомогательных контактов 2НО+2НЗ.

Ключевая особенность ПМЛ-4202 - встроенное тепловое реле и максимальный набор вспомогательных контактов (2з+2р), что позволяет реализовывать сложные схемы управления с разветвленной сигнализацией и электрической блокировкой без установки дополнительных контактных приставок. Климатическое исполнение УХЛ4 обеспечивает работоспособность при температурах до -60°C.

Основные технические характеристики ПМЛ-4202 65А

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Номинальный ток Ie (АС-3, 400В): 65А
• Макс. мощность двигателя (АС-3, 380-400В): 30 кВт
• Номинальное напряжение изоляции Ui: 660 В
• Количество главных контактов: 3 замыкающих (3НО)
• Количество вспомогательных контактов: 2 замыкающих + 2 размыкающих (2НО+2НЗ)
• Степень защиты: IP20
• Климатическое исполнение: УХЛ4 (от -60°C до +40°C)
• Температура эксплуатации (верхний предел): до +55°C (со снижением тока)

Конструктивные особенности

1. Встроенное тепловое реле - обеспечивает защиту электродвигателя от перегрузок и обрыва фаз без установки дополнительного оборудования.
2. Максимальный набор вспомогательных контактов 2НО+2НЗ — для реализации сложных схем управления с разветвленной сигнализацией и электрической блокировкой без дополнительных приставок.
3. Универсальный монтаж - возможность установки как на DIN-рейку 35 мм (защелкиванием), так и винтами на монтажную панель.
4. Степень защиты IP20 - пускатель предназначен для установки в закрытые шкафы и панели.
5. Нулевая защита - при падении напряжения до 70% от номинала или его полном исчезновении контакты размыкаются, исключая самопроизвольный запуск двигателя при восстановлении напряжения.
6. Климатическая устойчивость УХЛ4 - исполнение позволяет эксплуатировать пускатель при температурах до -60°C.
7. Корпус из термостойкой пластмассы - обеспечивает надежную изоляцию токоведущих частей.
8. Возможность расширения функционала - допускается установка дополнительных контактных приставок серии ПКЛ (до 2НО+2НЗ) или пневматических приставок времени серии ПВЛ.
9. Совместимость с микропроцессорной техникой - пускатели, комплектуемые ограничителями перенапряжения типа ОПН, пригодны для работы в системах управления с применением микропроцессорной техники.

Области применения

Пускатель ПМЛ-4202 65А широко используется для управления электродвигателями мощностью до 30 кВт в различных отраслях, особенно в схемах, требующих разветвленной сигнализации и блокировок:

• Крановое и лифтовое оборудование - Управление механизмами подъема и передвижения
• Насосное оборудование - Управление насосами водоснабжения, водоотведения, повысительными установками
• Вентиляционные системы - Управление приточными и вытяжными установками, системами дымоудаления
• Конвейерное оборудование - Управление приводными станциями с блокировками
• Станкостроение - Управление токарными, фрезерными станками
• Компрессорное оборудование - Управление промышленными компрессорами
• Системы АВР - Автоматическое переключение резерва с сигнализацией
• Осветительные сети - Коммутация осветительных установок

Допустимые условия эксплуатации

• Температура окружающего воздуха от -40°C до +55°C
• Климатическое исполнение УХЛ4 (нижний предел) до -60°C
• Относительная влажность до 80% при +25°C (без конденсации)
• Высота над уровнем моря не более 2000 м
• Степень защиты IP20 монтаж в закрытые шкафы и панели
• Рабочее положение вертикальное

Меры безопасности

1. Степень защиты IP20 - пускатель предназначен для установки в закрытые шкафы, исключающие доступ к токоведущим частям при работающем оборудовании.
2. Нулевая защита - функция встроена в конструкцию пускателя и исключает самопроизвольный запуск двигателя при восстановлении питания после пропадания напряжения.
3. Тепловая защита - встроенное тепловое реле автоматически отключает двигатель при перегрузке или обрыве фазы.
4. Заземление - при установке в металлический шкаф корпус шкафа должен быть заземлен.
5. Отключение перед обслуживанием - перед выполнением любых работ необходимо обесточить пускатель со стороны питания и убедиться в отсутствии напряжения.
6. Проверка напряжения катушки - перед подключением обязательно сверить паспортное напряжение катушки с напряжением источника управления.
7. Остерегайтесь контрафакта - приобретайте продукцию у официальных дилеров или непосредственно у завода-изготовителя. Гарантийные обязательства распространяются только на оригинальную продукцию.
