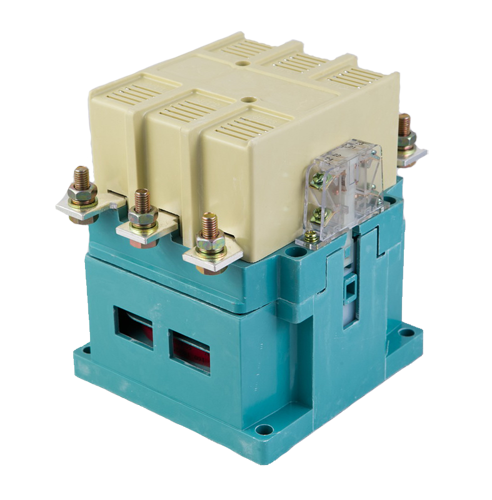

Пускатель ПМЛ-7100 250А

Пускатель ПМЛ-7100 250А 380В IP00 1з+1р

Пускатель ПМЛ-7100 - это нереверсивный электромагнитный пускатель седьмой величины, предназначенный для дистанционного пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором напряжением до 660 В переменного тока частотой 50 Гц.

Изделие рассчитано на номинальный ток 250А и мощность двигателя до 132 кВт при напряжении 380В (категория АС-3). Модель выполнена в открытом исполнении (IP00) для монтажа в шкафы управления и комплектные распределительные устройства.

Ключевая особенность ПМЛ-7100 - высокая коммутационная способность, позволяющая управлять мощными электродвигателями в стационарных установках. Устройство может комплектоваться тепловыми реле серии РТЛ для защиты двигателя от перегрузок и обрыва фаз, а также ограничителями перенапряжения типа ОПН для работы в системах с микропроцессорной техникой .

Основные технические характеристики ПМЛ-7100 250А

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Малогабаритный
• Большая коммутируемая способность
• Трудозатраты на монтаж: минимальны
• Очень долговечный
• Соответствует зарубежным и отечественным стандартам
• Номинальный ток главной цепи Ie (АС-3, 400В): 250А
• Макс. мощность двигателя при 380В (АС-3): 130-132 кВт
• Категория применения: АС-3
• Количество главных контактов: 3 замыкающих (3НО)
• Количество вспомогательных контактов (базовое): 1 замыкающий + 1 размыкающий (1НО+1НЗ)
• Частота включений (без нагрузки/с нагрузкой): вкл/час 2400 / 600
• Степень защиты: IP00
• Климатическое исполнение: У3, УХЛ4
• Диапазон рабочих температур: °C -40…+55

Конструктивные особенности

1. Открытое исполнение IP00 - пускатель предназначен для установки в закрытые шкафы, панели и другие места, защищенные от попадания воды, пыли и посторонних предметов
2. Высокая износостойкость - выпускается в исполнениях Б и В
3. Исполнение Б: механическая 10 млн циклов, коммутационная 1,5 млн циклов
4. Исполнение В: механическая 5 млн циклов, коммутационная 0,75 млн циклов
5. Специальная технология магнитной системы - компактность и бесшумность работы, повышенная надежность
6. Подключение силовых цепей - болтовые/винтовые зажимы, допускающие подключение как медных, так и алюминиевых проводников с использованием кабельных наконечников или шин
7. Возможность расширения функционала - при подключении приставок моделей ВКЛ количество вспомогательных контактов можно легко увеличить, а также возможна установка тепловых реле серии РТЛ

Области применения

Пускатель ПМЛ-7100 250А применяется в стационарных установках для управления электродвигателями мощностью до 132 кВт:

• Крановое оборудование - механизмы подъема и передвижения (мостовые и козловые краны)
• Насосные станции - управление мощными насосами в системах водоснабжения и водоотведения
• Вентиляционные системы - промышленная вентиляция на крупных предприятиях
• Компрессорное оборудование - управление промышленными компрессорами
• Конвейерные линии - управление приводными станциями мощных конвейеров
• Станки и обрабатывающие центры - тяжелое металлообрабатывающее оборудование
• Системы автоматического ввода резерва (АВР) - переключение между вводами

Условия эксплуатации и обслуживания

• Температура окружающего воздуха от -40°C до +55°C
• Относительная влажность 80% при +25°C (без конденсации)
• Высота над уровнем моря не более 2000 м
• Степень защиты IP00 для монтажа в шкафы и панели
• Рабочее положение вертикальное

Регламент обслуживания:

• Периодичность: 1 раз в 6 месяцев (при нормальных условиях эксплуатации)
• Визуальный осмотр: отсутствие повреждений изоляции, коррозии, следов перегрева, целостность дугогасительных камер
• Проверка затяжки болтовых соединений: силовые клеммы - момент затяжки согласно паспорту
• Очистка: удаление пыли и грязи с поверхности пускателя
• Контакты: при нормальной эксплуатации чистка контактов не требуется — любое удаление приработавшегося материала сокращает износостойкость

Меры безопасности

• Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
• Монтаж пускателя и контактора должен быть выполнен с обязательным обеспечением необходимого уровня защиты от прямого или косвенного воздействия электрического тока – не менее Класс 1 по способам защиты, ГОСТ Р 58698-2019.
• Расстояние от металлических заземленных частей до открытых контактных зажимов пускателя и контактора должно быть не менее 15мм, до других частей пускателя и контактора (кроме плоскости крепления) не менее 5мм.

Порядок работы

После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты. Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.  При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.
