Пускатель ПМЛ-8500

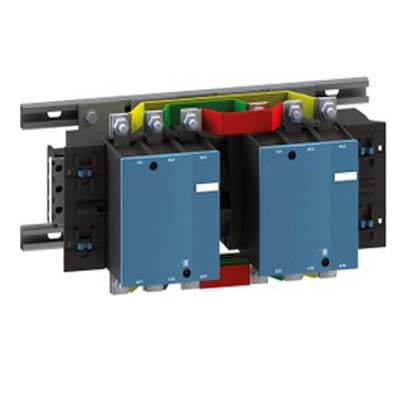

Пускатель ПМЛ-8500 400А 200 кВт IP00 реверсивный

Пускатель ПМЛ-8500 - это реверсивный электромагнитный контактор восьмой величины, предназначенный для дистанционного пуска, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором в стационарных установках напряжением до 660 В переменного тока частотой 50/60 Гц .

Изделие рассчитано на номинальный ток 400А (категория АС-3) и мощность двигателя до 200 кВт при напряжении 380В. Контактор выпускается в открытом исполнении (IP00) для монтажа в шкафы управления, крановые панели и комплектные распределительные устройства.

Ключевая особенность ПМЛ-8500 - реверсивное исполнение, представляющее собой два контактора с механической и электрической блокировками на общей платформе. Конструкция исключает возможность одновременного включения обоих аппаратов, предотвращая короткое замыкание при реверсе. Контакторы могут комплектоваться внешними тепловыми реле для обеспечения полной защиты электродвигателя.

Основные технические характеристики ПМЛ-8500 400А

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Номинальный ток главной цепи Ie (АС-3, 380-400В): 400А
• Категория применения: АС-3, АС-4
• Количество главных контактов: 3 замыкающих (3НО) на каждый контактор
• Количество вспомогательных контактов (базовое): 1 замыкающий + 1 размыкающий (1НО+1НЗ)
• Механическая износостойкость (исп. Б): млн. циклов 8-10
• Коммутационная износостойкость (исп. Б): млн. циклов 1,0
• Максимальная частота включений, вкл/час: 2400 (без нагрузки) / 600 (с нагрузкой)
• Степень защиты: IP00
• Климатическое исполнение: У3, УХЛ4
• Диапазон рабочих температур: °C -40…+55

Области применения

Пускатель ПМЛ-8500 400А применяется в стационарных установках для управления электродвигателями мощностью до 200 кВт в реверсивных схемах :

• Крановое и лифтовое оборудование - Механизмы подъема и передвижения (мостовые и козловые краны, лифты, тельферы)
• Насосные станции - Управление мощными насосами в системах водоснабжения и водоотведения
• Вентиляционные системы - Промышленная вентиляция на крупных предприятиях
• Компрессорное оборудование - Управление промышленными компрессорами
• Конвейерные линии - Управление приводными станциями мощных конвейеров
• Станки и обрабатывающие центры - Тяжелое металлообрабатывающее оборудование
• Системы автоматического ввода резерва (АВР) - Переключение между вводами
• Тепловые завесы и печи - Управление нагревательными элементами
• Управление конденсаторными батареями - Компенсация реактивной мощности (УКРМ)

Условия эксплуатации и обслуживания

• Температура окружающего воздуха от -40°C до +55°C
• Относительная влажность 80% при +25°C (без конденсации)
• Высота над уровнем моря не более 2000 м
• Степень защиты IP00 для монтажа в шкафы и панели
• Рабочее положение вертикальное

Регламент обслуживания:

• Периодичность: 1 раз в 6 месяцев (при нормальных условиях эксплуатации)
• Визуальный осмотр: отсутствие повреждений изоляции, коррозии, следов перегрева, целостность дугогасительных камер
• Проверка затяжки болтовых соединений: силовые клеммы - момент затяжки согласно паспорту
• Очистка: удаление пыли и грязи с поверхности пускателя
• Проверка механической блокировки: убедиться в невозможности одновременного включения обоих контакторов
• Проверка теплового реле: имитация перегрузки (раз в 12 месяцев)
• Контакты: при нормальной эксплуатации чистка контактов не требуется - любое удаление приработавшегося материала сокращает износостойкость

Меры безопасности

• Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления.
• Монтаж пускателя и контактора должен быть выполнен с обязательным обеспечением необходимого уровня защиты от прямого или косвенного воздействия электрического тока – не менее Класс 1 по способам защиты, ГОСТ Р 58698-2019.
• Расстояние от металлических заземленных частей до открытых контактных зажимов пускателя и контактора должно быть не менее 15мм, до других частей пускателя и контактора (кроме плоскости крепления) не менее 5мм.

Порядок работы

После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты. Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.  При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.
