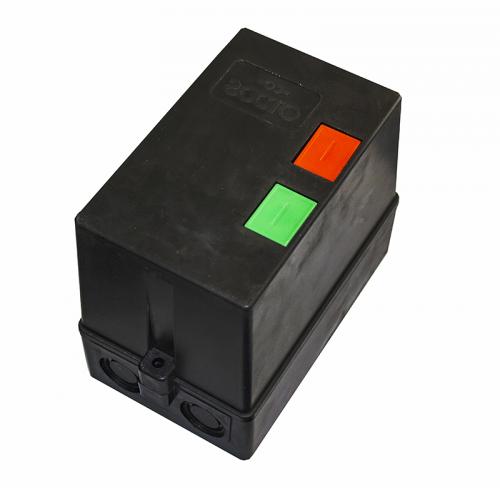

Пускатель ПМЛ-1220

Пускатель магнитный ПМЛ-1220 10А 220В AC УХЛ3 ТУ 3426-002-91328404-2011

Пускатели ПМЛ 1220 производства Завода Электроконтактор – это устройства, комбинирующее в себе разные типы коммутационных механизмов, которые необходимы для запуска, остановки и реверса электродвигателей.

Пускатель ПМЛ1220 предполагают наличие защитного корпуса IP 32/ 40/ 54.

По типоисполнению:

• Закрытого типа;
• В корпусе;
• Не реверсивный;
• Наличие теплового реле;
• Рассчитан на 10А;
• Напряжение на катушки управления: 24в, 36в, 40в, 48в, 110в, 127в, 220в, 230в, 240в, 380в, 400в, 415в, 500в, 660в- согласно заявки.

Пускатели ПМЛ 1220 производства Завода Электроконтактор – это устройства, комбинирующее в себе разные типы коммутационных механизмов, которые необходимы для запуска, остановки и реверса электродвигателей.

К коммутационным устройствам относим:

- кнопочные посты;
- различные реле;
- контакторы;
- выключатели;

Конструкция Пускателя ПМЛ 1220:

Конструкция данных пускателей необычайно простая.

В пластмассовый корпус установлен сердечник и якорь. На сердечнике находится втягивающая катушка. Схема ПМЛ 1220 такого вида, что вверху устройства расположены направляющие траверса. Над ними устанавливается якорь. Возле якоря вмонтированы мостики с пружинками для блокировочных контактов.

Технические характеристики ПМЛ 1220:

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue: 380В
• Частота: 50Гц, Гост – 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Серия: ПМЛ
• Величина: 1
• Исполнение: закрытый, с реле, нереверсивный
• Базовое напряжение катушек управления, В: 24v; 36v; 127v; 220v; 240v; 380v; 500v; 660v;
• Степень защиты: IP00, IP20

Условное обозначение:

ПМЛ Х1- Х2 -Х3 -Х4

Х1 - условное обозначение номинального тока

Х2 - исполнение и комплектация пускателей, контакторов по назначению и наличию теплового реле

Х3 - исполнение и комплектация пускателей, контакторов по назначению и наличию теплового реле

Х4 - исполнение пускателей, контакторов по числу и исполнению контактов для вторичных цепей, номинальным током не более 10А
