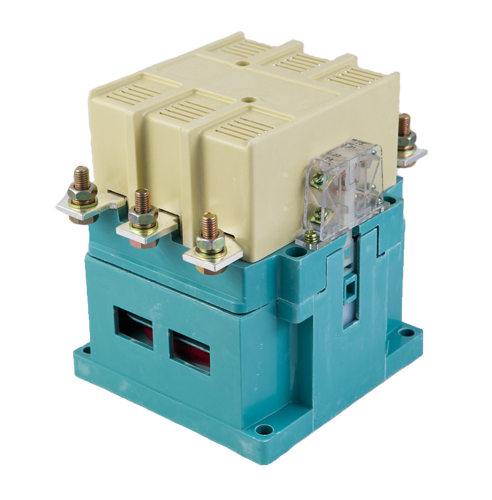

Пускатель ПМЛ-5100 95А

Пускатель ПМЛ-5100 95А 380В 1з+1р

Пускатель ПМЛ-5100 с номинальным током 95А представляет собой электромеханическое устройство, которое используется для пуска электрических двигателей с мощностью до 55кВт. Этот пускатель является частью системы автоматического управления электромотором.

ПМЛ-5100 обладает высокой надежностью и долговечностью, благодаря применению качественных материалов и современных технологий в производстве. Корпус пускателя выполнен из высокопрочного пластика, что обеспечивает защиту от воздействия агрессивных сред и механических повреждений.

Пускатель ПМЛ-5100 оснащен рядом важных функций, которые обеспечивают безопасность и эффективность работы. Встроенная система защиты от перегрузки предотвращает повреждение двигателя в случае превышения номинального тока. Кроме того, пускатель обладает функцией автоматического восстановления после аварийного отключения.
Управление ПМЛ-5100 производится с помощью кнопочного пульта, который содержит необходимые элементы для комфортного использования. Сигнальные светодиоды позволяют оператору контролировать состояние устройства и выявлять возможные неисправности.

Важно отметить, что ПМЛ-5100 обеспечивает плавный пуск и останавливает двигатель при низком или отсутствующем напряжении в сети. Это призвано предотвратить повреждение оборудования и обеспечить безопасность персонала.

Пускатель ПМЛ-5100 95А является надежным и эффективным устройством, предназначенным для пуска электромоторов с большой мощностью. Он обладает широким спектром защитных функций и обеспечивает комфортное управление. Высокое качество и долговечность делают его идеальным выбором для промышленных и коммерческих объектов.

Основные технические характеристики ПМЛ-5100 95А

• Производство: Россия, г. Челябинск
• Производитель: ООО Завод "Электроконтактор"
• Номинальное рабочее напряжение Ue:  380В
• Частота: 50Гц, Гост - 29322
• Номинальное напряжение по изоляции Ui: 690В
• Номинальное импульсное выдерживаемое напряжение Uimp: 4кВ
• Степень загрязнения: 3 ГОСТ IEC 60947-1
• Коммутационная среда: воздух.
• Число полюсов: 3
• Группа механического исполнения в части стойкости к механическим ВВФ при эксплуатации: М7 ГОСТ 30631-99
• Требования к окружающей̆ среде: среда, окружающая пускатели и контакторы не должна содержать газы, жидкости и пыль в концентрациях, нарушающих работу пускателя и контактора и разрушающих металлы и изоляцию.
• Способ крепления: винтовой,  DIN рейка
• Номинальный ток Ie (АС-3, 380-400В): 95А
• Макс. мощность двигателя (АС-3, 220В): 25 кВт
• Макс. мощность двигателя (АС-3, 380-400В): 45 кВт
• Макс. мощность двигателя (АС-3, 660В): 45 кВт
• Номинальное импульсное напряжение Uimp: 6 кВ
• Количество главных контактов: 3 замыкающих (3НО)
• Количество вспомогательных контактов: 1 замыкающий + 1 размыкающий (1НО+1НЗ)
• Износостойкость (исп. Б): 0,8 млн циклов
• Степень защиты: IP00
• Климатическое исполнение: УХЛ4 (от -60°C до +40°C)
• Категория размещения: 4

Конструктивные особенности

1. Высокая коммутационная способность - управление двигателями мощностью до 45 кВт при 380-400В.
2. Универсальный монтаж - возможность установки как на DIN-рейку 35 мм (защелкиванием), так и винтами на монтажную панель.
3. Степень защиты IP00 - пускатель предназначен для установки в закрытые шкафы и панели, защищенные от попадания воды, пыли и посторонних предметов.
4. Нулевая защита - при падении напряжения до 70% от номинала или его полном исчезновении контакты размыкаются, исключая самопроизвольный запуск двигателя при восстановлении напряжения.
5. Климатическая устойчивость УХЛ4 - исполнение позволяет эксплуатировать пускатель при температурах до -60°C.
6. Отсутствие встроенного теплового реле - пускатель не оснащен тепловой защитой, что позволяет гибко подбирать внешнюю защиту под конкретные условия.
7. Корпус из термостойкой пластмассы - обеспечивает надежную изоляцию токоведущих частей.
8. Защищенные клеммы - предотвращают случайное прикосновение.
9. Возможность обеспечения защиты от перегрузки - при подключении теплового реле пускатель осуществляет защиту электродвигателя от перегрузок и от токов, возникающих при обрыве одной из фаз.

Области применения

Пускатель ПМЛ-5100 95А широко используется для управления электродвигателями мощностью до 45 кВт и другими нагрузками в различных отраслях промышленности и гражданского строительства :

• Крановое и лифтовое оборудование - Управление механизмами подъема и передвижения (мостовые краны, лифты, эскалаторы)
• Насосное оборудование - Управление мощными насосами водоснабжения, водоотведения, повысительными установками
• Вентиляционные системы - Управление приточными и вытяжными установками, системами дымоудаления, отоплением и кондиционированием
• Станкостроение - Управление токарными, фрезерными, сверлильными станками
• Компрессорное оборудование - Управление промышленными компрессорами
• Конвейерное оборудование - Управление приводными станциями конвейеров и транспортеров
• Системы автоматизации - Управление исполнительными механизмами, системы автоматического ввода резерва (АВР)
• Тепловое оборудование - Управление тепловыми завесами, тепловыми пушками, печами
• Осветительные сети - Коммутация мощных осветительных установок

Допустимые условия эксплуатации

• Температура окружающего воздуха от -40°C до +40°C
• Климатическое исполнение УХЛ4 (нижний предел) до -60°C
• Кратковременное повышение температуры до +55°C (со снижением тока)
• Относительная влажность до 80% при +25°C (без конденсации)
• Высота над уровнем моря не более 2000 м
• Степень загрязнения окружающей среды 3
• Степень защиты IP00 монтаж в закрытые шкафы и панели
• Группа механического исполнения М7
• Рабочее положение вертикальное
