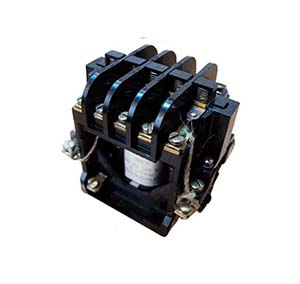

Пускатель ПМЕ-071

ПМЕ-071 380В: пускатель 10А для кранов и станков

Магнитный пускатель ПМЕ-071 - это электромеханический аппарат первой величины, предназначенный для дистанционного управления трехфазными асинхронными электродвигателями с короткозамкнутым ротором. На заводе «Электроконтактор» данное устройство ценится за уникальную контактную группу, позволяющую реализовать сложные схемы управления без применения дополнительных контактных приставок. Исполнение ПМЕ-071 на 380В является наиболее востребованным для промышленных сетей и обеспечивает надежную работу в системах кранового хозяйства и станочного парка.

ПМЕ-071 представляет собой продвинутый пускатель, который обладает рядом характеристик, обеспечивающих его выдающуюся производительность:

1. Надежность и долговечность: ПМЕ-071 изготовлен из высококачественных материалов, что гарантирует долгий срок службы и стабильную работу в тяжелых промышленных условиях.
2. Плавный пуск: Устройство обеспечивает плавный и контролируемый пуск электродвигателей, что снижает механические нагрузки и увеличивает срок службы оборудования.
3. Встроенные защиты: ПМЕ-071 оснащен различными защитами, такими как защита от перегрузок, короткого замыкания и потери фазы, обеспечивая безопасную и безаварийную работу системы.

Преимущества ПМЕ-071

Использование ПМЕ-071 в системах управления электродвигателями приносит несколько важных преимуществ:

• Эффективный энергопуск: ПМЕ-071 оптимизирует процесс пуска электродвигателей, снижая энергозатраты и уменьшая пусковые токи, что экономит электроэнергию и уменьшает эксплуатационные расходы.
• Автоматизированное управление: Пускатель оснащен автоматизированными функциями, что упрощает процесс управления и контроля электродвигателей, а также позволяет интегрировать его в общую систему автоматизации
• Минимизация рисков: ПМЕ-071 обеспечивает высокий уровень защиты для электродвигателей, предотвращая повреждения оборудования, аварии и простои, что снижает риски и улучшает производственные показатели.

Технические характеристики

• Производство: Россия
• Производитель: г. Челябинск, ООО Завод «Электроконтактор»
• Рабочее напряжение: 380В
• Защита по IP: 00
• Ток: переменный (AC)
• Частота: 50/60Гц
• Катушка управления напряжением: 220В
• Количество контактов: 8
• Номинальный ток главной цепи: 10А
• Макс. мощность управляемого двигателя при 380В: до 4,0 кВт
• Вспомогательные контакты: 4 нормально замкнутых (НЗ) + 4 нормально разомкнутых (НО)
• Коммутационная износостойкость: не менее 2×10 циклов ВО (класс А/B)
• Способ монтажа: DIN-рейка (35 мм) или винтовое крепление
• Климатическое исполнение: УХЛ4 (от -40°C до +40°C)

Возможно любое исполнение пускателей по согласованию с производителем: сочетание различных номинальных характеристик и дополнительных комплектующих.

Конструктивные особенности и преимущества

• Расширенная контактная группа: Главное отличие ПМЕ-071 от базовых моделей - наличие 8 вспомогательных контактов (4 НО + 4 НЗ) . Это позволяет реализовывать сложные схемы управления с множеством цепей сигнализации, блокировки и автоматики без применения дополнительных контактных приставок.
• Универсальность монтажа: Корпус выполнен из самозатухающего пластика и оснащен защелкой для установки на DIN-рейку, что ускоряет сборку шкафов управления, а также имеет отверстия для винтового крепления на панель .
• Дугогасительные камеры: Каждая полюсная группа оснащена дугогасительной камерой, позволяющей безопасно коммутировать двигатели мощностью до 4 кВт в режимах АС-3 и АС-4.
• Нулевая защита: При исчезновении напряжения или его снижении ниже 50-60% от номинального пускатель автоматически отключается, исключая самопроизвольный запуск двигателя при восстановлении питания.

Области применения ПМЕ-071 380В

На заводе «Электроконтактор» мы рекомендуем применять эту модель для:

• Кранового оборудования: Управление механизмами подъема грузоподъемностью до 1 тонны, передвижения тележки мостовых кранов и кран-балок
• Станкостроения: Управление шпинделями и подачами сверлильных, токарных и фрезерных станков
• Вентиляционных систем: Дистанционное управление приточными и вытяжными вентиляторами в цехах
• Насосного оборудования: Автоматизация дренажных и циркуляционных насосов малой мощности
• Конвейерных линий: Пуск и остановка ленточных транспортеров малой производительности
• Стационарных установок с микропроцессорной техникой: При шунтировании катушки подавляющей RC-цепью

Техническое обслуживание

Первый осмотр и подтяжку болтовых соединений цепей пускателя и контактора следует производить через 2-4 недели после ввода в эксплуатацию. При обычных условиях эксплуатации пускатель и контактор достаточно осматривать не реже 1 раза в месяц или после каждого отключения аварийного тока.

Проверить при отключенном напряжении в главной и вторичной цепях:

•  внешний вид пускателя и контактора, состояние дугогасительной камеры, магнитопровода, контактов;
•  состояние подсоединенных проводов, убедиться в отсутствии перегрева их изоляции;
•  отсутствие затираний подвижных частей пускателя  и контактора (вручную);
•  состояние затяжки винтов;
•  проверить при осмотре провал, который должен быть не менее 0,5 мм;
•  при провале 0,5 мм эксплуатация пускателей и контакторов не допускается.

Меры безопасности

• Все  операции   по  осмотру  и  устранению  неисправностей  производите  только  при  отсутствии напряжения в главной цепи и цепи управления.
• Монтаж пускателя и контактора должен быть выполнен с обязательным обеспечением необходимого уровня защиты от прямого или косвенного воздействия электрического тока – не менее Класс 1 по способам защиты, ГОСТ Р 58698-2019.
• Расстояние  от  металлических  заземленных  частей  до открытых  контактных  зажимов  пускателя и контактора должно быть не менее 15мм, до других частей пускателя и контактора  (кроме плоскости крепления) не менее 5мм.

Порядок работы

После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты. Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.  При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.
